PV DC サーキットブレーカー

中国製の CNKA 最新 PV DC サーキットブレーカーは、負荷開閉操作用に設計されていません。これらの DC サーキットブレーカーは、照明回路や家庭用電化製品など、電圧要件が中程度で頻繁な調整が不要なアプリケーションに最適です。

お問い合わせを送信

製品説明

CNKA PV DC サーキットブレーカーの紹介

現在在庫がある中国製の CNKA PV DC サーキットブレーカーは、DC システムの過負荷および短絡保護用に設計されています。最大 63A の定格電流と 300V、600V、および 1000V の定格電圧を備えた DC 機器および電気機器に適しています。この製品は、電力、郵便サービス、運輸、鉱業、工業企業などのさまざまな分野で広く利用されており、IEC60898-1およびGB140482規格を満たしています。類似製品と比較して最高の定格電圧レベルを誇ります。

CNKA PV DC サーキットブレーカーパラメータ (仕様)

製品モデル		NBL7-63
ポール		1P	2P	4P
フレーム電流		63A
定格電流	で	6,10,16,20,25,32,40,50,63A
定格使用電圧	うえ(DC)	300V	500/600/1000V	1000V
定格絶縁電圧	ウイ	1200V
定格インパルス耐電圧	ウンプ	6kV
遮断容量	ICU	6KA
トリップ特性		C
トリップタイプ		熱磁気
電気的寿命	実際の	500サイクル(63Aフレーム)
	標準	300サイクル
機械的寿命	実際の	10000サイクル(63Aフレーム)
	標準	9700サイクル
過電圧カテゴリ		I
汚染度		3
侵入保護		IP40 配線ポート IP20
湿気と熱に対する耐性		クラス2
端子容量		2.5×35mm2
端子の締め付けトルク		2.0℃3.5N・m
周囲温度		-30℃~~+70℃
保管温度		-40℃～+85℃
設置方法		から
標準		IEC60947-2

CNKA PV DC サーキットブレーカーの特徴

· 1フロントトップデザインによりハンドル操作性が向上し、より快適で安全です。

· 2 20,000サイクルを超える機械的寿命により、長期の信頼性を確保します。

· 3 GBT140482、IEC60947-2 規格、EU RoHS 環境要件に準拠し、CCC および CE 認証を取得しています。

· 4 DC システム、特に通信および太陽光発電アプリケーションに最適です。

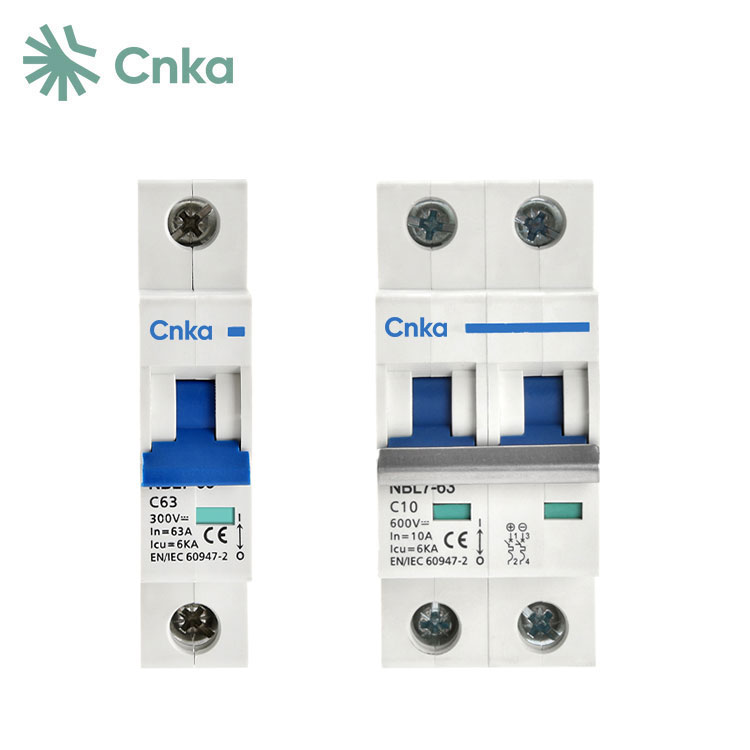

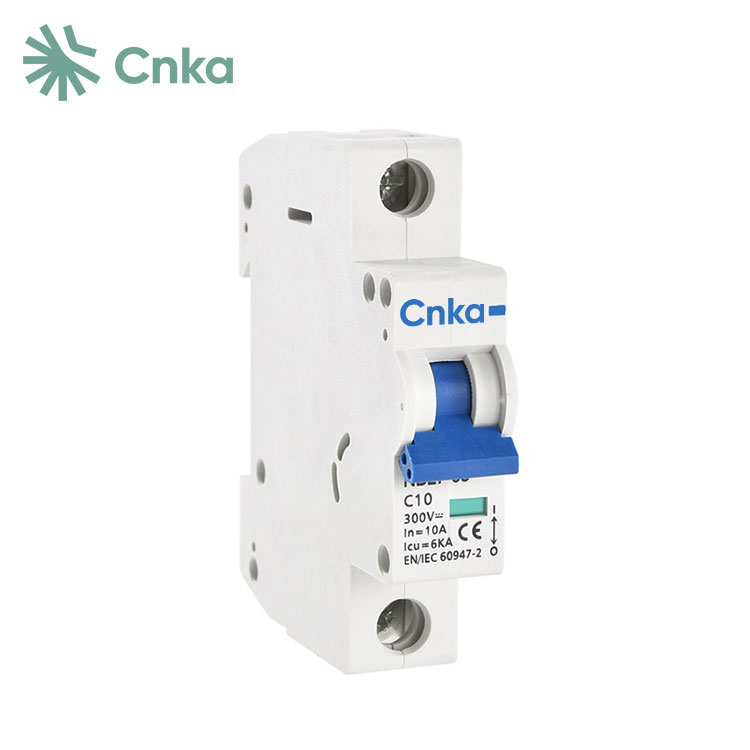

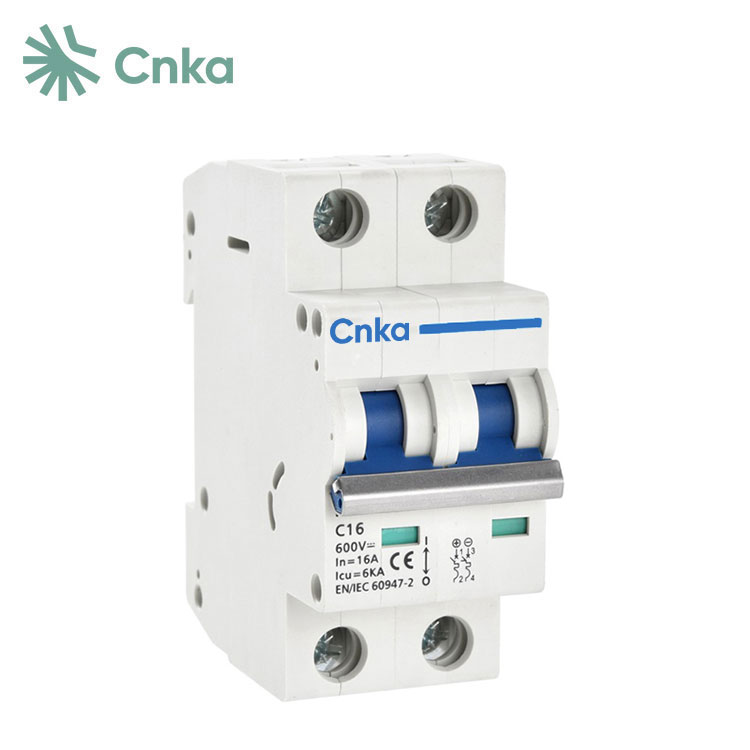

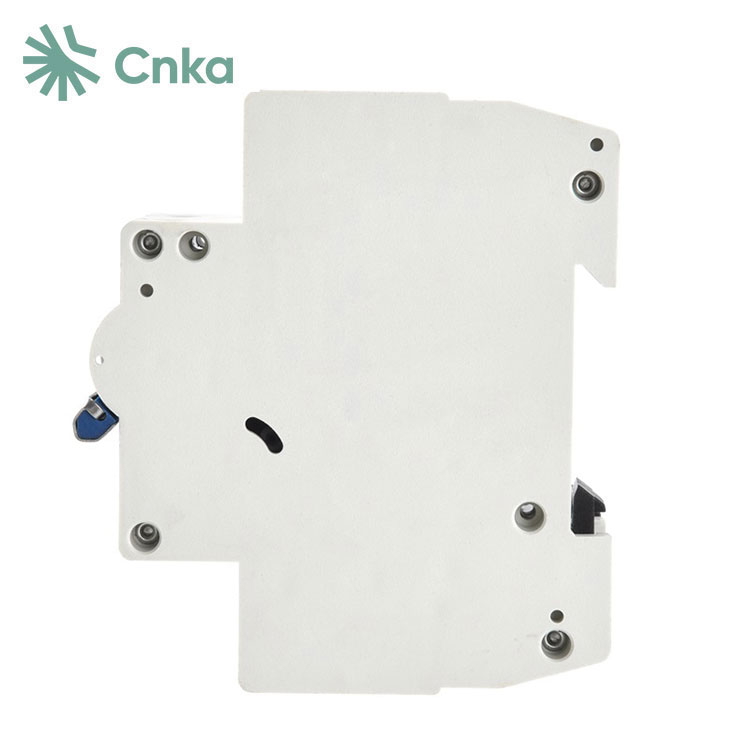

CNKA PV DC サーキットブレーカーの詳細

CNKA PV DC サーキットブレーカー開発の困難さ

PV DC サーキットブレーカーの開発では、2 つの主要な課題に直面しています。まず、DC システムでは、電流が自然にゼロを越えないため、AC 回路ブレーカーのような成熟したアーク消弧技術の使用が妨げられます。第 2 に、DC システムには大量のエネルギーを蓄積する多数の誘導コンポーネントが含まれているため、DC 故障電流を遮断することがさらに困難になります。
