屋上の PV とバッテリーのセットアップに DC SPD は本当に必要ですか?

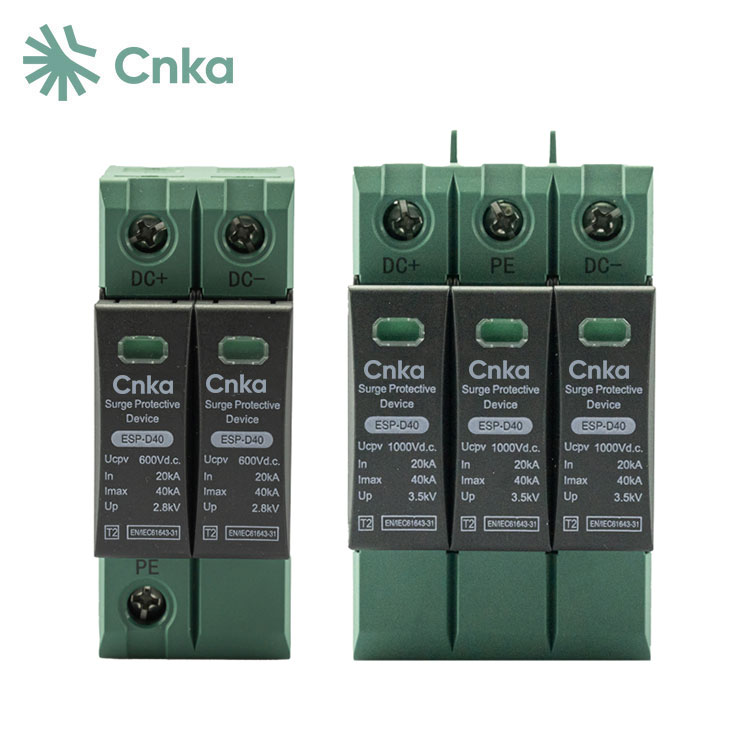

私は小さなタウンハウスに住んでいますが、そこでは PV コンバイナーが、DC 切断装置およびおしゃべりな Wi-Fi ロガーと窮屈なキャビネットを共有しています。夏のにわか雨が一度降った後、インバーターがサージ障害を起こし、週末の予定が突然ケーブルと結束バンドになりました。解決策は簡単でした。コンパクトなレールマウントです。DCSPD短いリードときれいなボンディングで弦の着地にぴったりです。いくつかの後続の仕事で、私は同じキットに手を伸ばし続けました。なぜなら、それが実際にフィットし、暑い屋根の上でも持ちこたえるからです。それがその方法ですCNKA 狭い空間で静かに作業することで、私の生活に滑り込みました。これは、初日に知っておきたかった実践的な要約です。DCSPDそれがどこに属するのか、そしてどのようにサイズを設定するのかを本当に解決します。

DCSPD は日常の使用において実際にどのような問題を解決しますか?

• スパイクがインバータの DC 入力、MPPT ボード、BMS、または EV 充電器モジュールにストレスを与える前に、DC 側の高速過渡現象を迂回させます。
• これにより、近くでの落雷、系統切替、または共有サービスでの誘導負荷サイクル後の迷惑なインバータ障害が軽減されます。
• 誘導サージがケーブル長に沿って蓄積し、終端でジャンプする、長い PV ストリングの配線を保護します。
• 機器の寿命が延びるので、交換するボードの数が減り、再訪問のスケジュールを立てるのに費やす時間が短縮されます。

DCSPD はシステムのどこに設置すればよいですか?

• 屋上のコンバイナーまたはジャンクションで、初めて弦が結合されます。
• DC 切断またはインバータ DC 入力で、屋根を越えるものをクランプします。
• 長いバッテリーケーブルを配線したり電線管を共有したりする場合は、DC バスまたは BMS の近くのバッテリー側。
• 厳しい天候下で使用される DC 高速充電器キャビネットおよびテレコム DC 電源シェルフの内部。

過剰料金を支払わずに評価を選択するにはどうすればよいですか?

SPD の連続動作電圧を快適なヘッドルームでアレイまたはバスの電圧に合わせてから、放電電流をチェックし、サイトの露出に応じてタイプ 2 かタイプ 1+2 の選択を決定します。交換可能なモジュールとリモートアラーム接点により、後で時間を節約できます。ジョブを指定するときに使用するクイック マップは次のとおりです。

スペースが限られている場合、エンクロージャと設置面積が重要になるのはなぜですか?

私のキャビネットは通常、断線、メーター、通信機器で混雑しているため、隣接する配線に干渉せずに DIN レールにスナップできるスリムなボディの SPD を好みます。コンパクトな SPD が高温のコンポーネントの周囲に空気の流れを残し、耐候性のハウジングが露出した屋根上の埃や雨を防ぎます。つまり、レイアウトを犠牲にすることなく、しっかりとした保護が得られます。

スムーズに設置して検査員に満足してもらうにはどうすればよいでしょうか?

1. 貫通電圧を低減するために実際にはフィーダと同じ断面を使用して、リード線を短く真っ直ぐに保ちます。
2. SPD のアースを、端子のデイジー チェーンを介さずに、メイン DC ボンディング ポイントに直接接続します。
3. スイッチの前にクランプ保護が必要な場合は、DC 断路のライン側に配置します。
4. 次の技術者が私が何を使用したかわかるように、デバイス、定格、日付のラベルを付けます。
5. モデルにリモート アラーム連絡先が備わっている場合は、リモート アラーム連絡先を有効にし、サイト モニターに表示します。

どのような間違いがあり、それを回避するにはどうすればよいですか?

• アレイの開放電圧以下で SPD を使用し、寒い朝に SPD がトリップするのを観察します。ネームプレートだけでなく、寒冷地用Vocも合わせてサイズを決めています。
• インダクタンスを追加する長いループ状のリード線をランディングします。私はダイレクト、ショート、ペアでルーティングします。
• インバーターに SPD を 1 つ設置し、空に露出した屋上のコンバイナーを忘れます。長距離ランでは両端を保護します。
• 沿岸地域での交換カートリッジの省略。私は予備をストックし、大きな嵐の後に簡単な点検を行うようにスケジュールを立てています。

仕様がすべて同じに見える場合、オプションをすばやく比較するにはどうすればよいですか?

• Uc が Voc と Vmp を上回る十分なヘッドルームがあるかどうかをチェックします。
• 下流の機器にはタイプ 2 を、サービスエントリーまたは露出の多い屋上にはタイプ 1+2 を適合させます。
• 数分で交換できるように、ステータス ウィンドウが明確に表示される交換可能なモジュールを探します。
• 私はドアが閉まりにくい大きなブロックではなく、ワイヤーを管理する余地を残したコンパクトなボディを好みます。
• 屋外ボックスの耐候性と屋上の熱に対する耐紫外線性プラスチックを検証します。

小型キャビネット用のコンパクトモデルについての私の意見は何ですか?

私は、スリムな設置面積と頑丈な素材を組み合わせたユニットが好きです。なぜなら、狭いスペースにも滑り込み、熱、埃、雨の中でも動作し続けるからです。より優れた設計により、DIN レールにクリップしてワイヤーをねじることなく固定でき、メンテナンス後にすぐにオンラインに戻ることができます。サイズ、耐久性、簡単な取り付けのバランスが、これらの DC プロテクターがパンフレットに載っているものだけでなく、私が実際に見た種類の仕事に適合する理由です。

次の嵐で DC SPD は価値があるでしょうか?

DC 側のコンパクトで耐候性の SPD は、敏感な電子機器に衝撃を与える過渡現象を防ぎ、本体が狭いスペース用に設計されている場合は、取り付けを迅速に行うことができます。支払いは 1 回で済み、睡眠も良くなり、コールバックのスケジュールも減りました。

クリーンな DC プランでサイトを保護する準備はできていますか?

モデルをアレイ、バス、または充電器キャビネットに適合させるためのサポートが必要な場合は、電圧、場所、エンクロージャ サイズを送信してください。機能するショート リード レイアウトをマッピングします。マルチルーフまたは屋外キャビネットのプロジェクトを計画していて、すぐに設置できるコンパクトな機器が必要な場合は、制約を教えてください。適合する候補リストを共有します。お問い合わせ見積もりをリクエストしたり、簡単な仕様確認を行ったり、お問い合わせを残してください今日は正しいサイズにできるようにDCSPDあなたのサイトのために。
