3p 200 アンペア電動 AC McCB

ここでは、当社の製品をより深く理解していただくために設計された、当社の高品質 3P 200 Amp 電動 AC MCCB を紹介します。 CNKA は、5GW を超えるプロジェクト経験を持つ、太陽光発電システムソリューションを専門とする専門家チームで構成されています。無料サンプルの提供やOEMサービスも提供しており、CNKA製品は世界50カ国以上に輸出されています。より良い未来に向けて協力していただけるよう、新規のお客様もリピーターのお客様も大歓迎いたします。

お問い合わせを送信

製品説明

中国のファクトリーブランドであるCNKAは、3p 200アンペア電動AC MCCBを割引価格で提供しています。デバイス型サーキットブレーカーとしても知られるこれらのユニットは、すべてのコンポーネントがプラスチックのハウジングに収められているのが特徴です。通常、補助接点、不足電圧リリース、シャントリリースなどのモジュール設計が使用されます。コンパクトな構造のため、通常はメンテナンスが困難です。手動操作が標準ですが、大型モデルでは開閉を電気的に制御できます。電子過電流リリースの普及に伴い、これらの 3p 200 アンペア電動 AC MCCB にはクラス A とクラス B の 2 つのタイプがあります。クラス B モデルは優れた 3 段階保護を提供しますが、熱磁気リリースを使用するクラス A モデルの方が一般的です。コストを考慮して市場で販売されています。

CNKA3p 200 アンペア電動 AC MCCB パラメータ (仕様)

モデル	評価済みフレーム現在 (A)	評価済み現在 (A)	評価済み働く電圧 (V)	評価済み絶縁電圧 (V)	評価済み究極の短絡ブレーキング容量ザ 400V	評価済みランニングブレーキング容量KA 400V	全体寸法			取り付け寸法(正面) 配線）
モデル	評価済みフレーム現在 (A)	評価済み現在 (A)	評価済み働く電圧 (V)	評価済み絶縁電圧 (V)	評価済み究極の短絡ブレーキング容量ザ 400V	評価済みランニングブレーキング容量KA 400V	L	W 3P/4P	H	A	B	4-φd
YTTM1-63	63	6、10、16、20、 25、32、40、50、63	AC400V	AC500V	25	18	135	78/103	81.5	25	117	f3.5
YTTM1-125	125	10、16、20、25、32、40 50、63、80、100、125	AC690V	AC800V	35	22	150	92/122	86	30	129	f4.5
YTTM1-250	250	100、125、140、160、 180,200,225,250	AC690V	AC800V	35	22	165	107/142	103	35	162	f4.5
YTTM1-400	400	225,250,315、 350,400	AC690V	AC800V	50	35	257	150/198	105	44	194	f7
YTTM1-630	630	400,500,630	AC690V	AC800V	50	35	270	82/240	110	58	200	f7
YTTM1-800	800	630,700,800	AC690V	AC800V	75	0 0	275	210	115.5	70	243	f7

CNKA3p 200 アンペア電動 AC MCCB 動作原理

1 過負荷状態では、サーマルリリースユニット内の熱コンポーネントが加熱し、バイメタルストリップが曲がり、フリーリリース機構が作動し、主接点が開いて主回路が切断されます。

2 不足電圧が発生した場合、不足電圧リリースのアーマチュアが外れ、フリーリリース機構が作動して主接点が開いて主回路が切断されます。

3 シャントリリースボタンが押されると、シャントリリースのアーマチュアが係合し、フリーリリース機構が作動して主接点が開き、それによって主回路が切断されます。

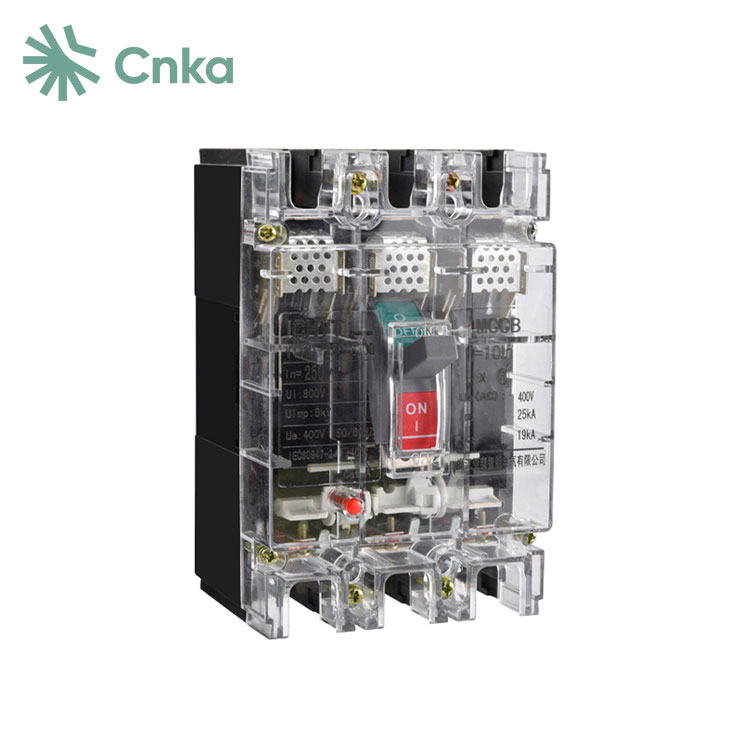

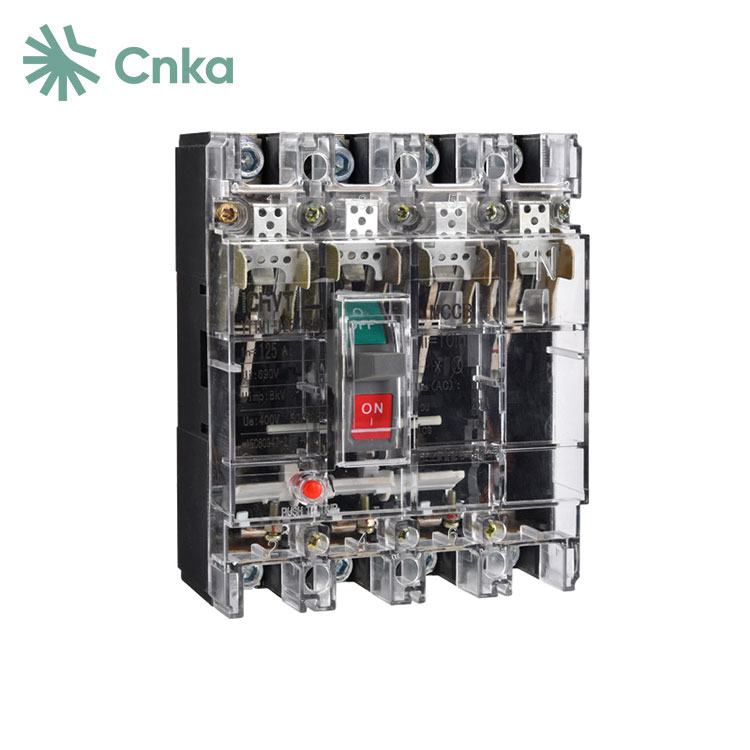

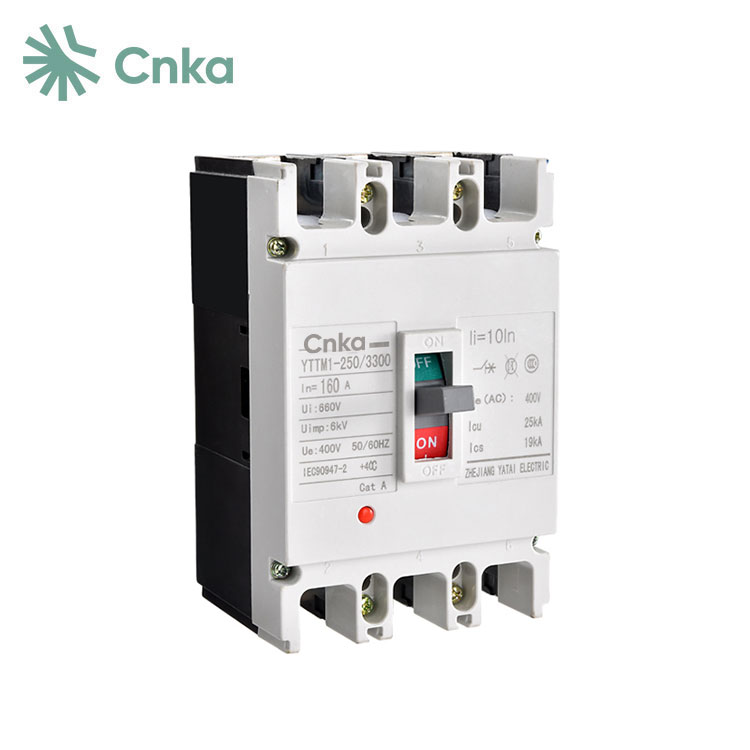

CNKA3p 200 アンペア電動 AC MCCB 詳細

CNKA3p 200 アンペア電動 AC MCCB FAQ

Q: MCCB サーキットブレーカーは何に使用されますか?
A: CNKA MCCB (モールドケースサーキットブレーカー) は、過電流による過負荷や短絡から回路を保護するように設計された電気安全装置です。

Q: MCCBとMCBではどちらが優れていますか?
A: CNKA ミニチュアサーキットブレーカ (MCB) は、通常、エネルギー需要が最小限の住宅環境で使用される低電流回路に適しています。対照的に、モールドケース回路ブレーカ (MCCB) は大電流回路用に設計されており、大規模な産業用途など、エネルギー消費が大きい環境に最適です。
