100 アンペア 4 極 AC McCB

100 アンペア 4 極 AC MCCB の信頼できるメーカーとして、当社は新規のお客様と長年のお客様の両方に製品を提供できることを嬉しく思っています。私たちの目標は、優れたアフターサービスとタイムリーな納品を保証しながら、より良い未来を構築するためにお客様と協力することです。
CNKA では、実用的かつ効率的なアプローチでビジネスを運営することに尽力しており、業界に新しい価値を生み出すためにお客様と提携できることを楽しみにしています。当社の企業スタイルは、他社が従うべき基準を設定しており、それを非常に誇りに思っています。共に決意を持って、共通の目標に向かって着実に前進していきましょう。

お問い合わせを送信

製品説明

中国のサプライヤーCNKAの最新の100アンペア4極AC MCCBは、競争力のある価格リストを提供し、導体を接地金属部品から絶縁するケーシングとしてプラスチック絶縁体を利用しています。電流が設定値を超えると、MCCB は自動的に電流を遮断します。通常、これらのサーキットブレーカーには、モデルに応じて熱磁気トリップユニットまたはソリッドステートトリップセンサーが付属しています。トリップユニットは熱磁気式または電子式のいずれかです。一般的な定格電流には、16、25、30、40、50、63、80、100、125、160、200、225、250、315、350、400、500、630 アンペアなどがあります。

モールドケースサーキットブレーカーは、産業用および民生用の電気回路の両方で広く使用されており、信頼性の高い保護を保証します。

CNKA 100 アンペア 4 極 AC MCCB パラメータ (仕様)

モデル	評価済みフレーム現在 (A)	評価済み現在 (A)	評価済み働く電圧 (V)	評価済み絶縁電圧 (V)	評価済み究極の短絡ブレーキング容量ザ 400V	評価済みランニングブレーキング容量KA 400V	全体寸法			取り付け寸法(正面) 配線）
モデル	評価済みフレーム現在 (A)	評価済み現在 (A)	評価済み働く電圧 (V)	評価済み絶縁電圧 (V)	評価済み究極の短絡ブレーキング容量ザ 400V	評価済みランニングブレーキング容量KA 400V	L	W 3P/4P	H	A	B	4-φd
YTTM1-63	63	6、10、16、20、 25、32、40、50、63	AC400V	AC500V	25	18	135	78/103	81.5	25	117	f3.5
YTTM1-125	125	10、16、20、25、32、40 50、63、80、100、125	AC690V	AC800V	35	22	150	92/122	86	30	129	f4.5
YTTM1-250	250	100、125、140、160、 180,200,225,250	AC690V	AC800V	35	22	165	107/142	103	35	162	f4.5
YTTM1-400	400	225,250,315、 350,400	AC690V	AC800V	50	35	257	150/198	105	44	194	f7
YTTM1-630	630	400,500,630	AC690V	AC800V	50	35	270	82/240	110	58	200	f7
YTTM1-800	800	630,700,800	AC690V	AC800V	75	0 0	275	210	115.5	70	243	f7

CNKA 100 アンペア 4 極 AC MCCB 動作原理

1 低圧サーキットブレーカーの主接点は、手動または電気で閉じることができます。閉じると、フリーリリース機構が主接点を閉位置にロックします。過電流保護用コイルと熱保護用コイルは主回路と直列に接続され、不足電圧保護用コイルは電源と並列に接続されています。

2 短絡または重度の過負荷が発生した場合、過電流リリースのアーマチュアが作動し、フリーリリース機構が動作して主接点を回路から切断します。この機能は、過負荷や短絡から保護することで、機器の損傷を防ぎ、人の安全を確保します。低電圧サーキットブレーカーはさまざまな電気システムで広く使用されており、重要な保護装置として機能します。

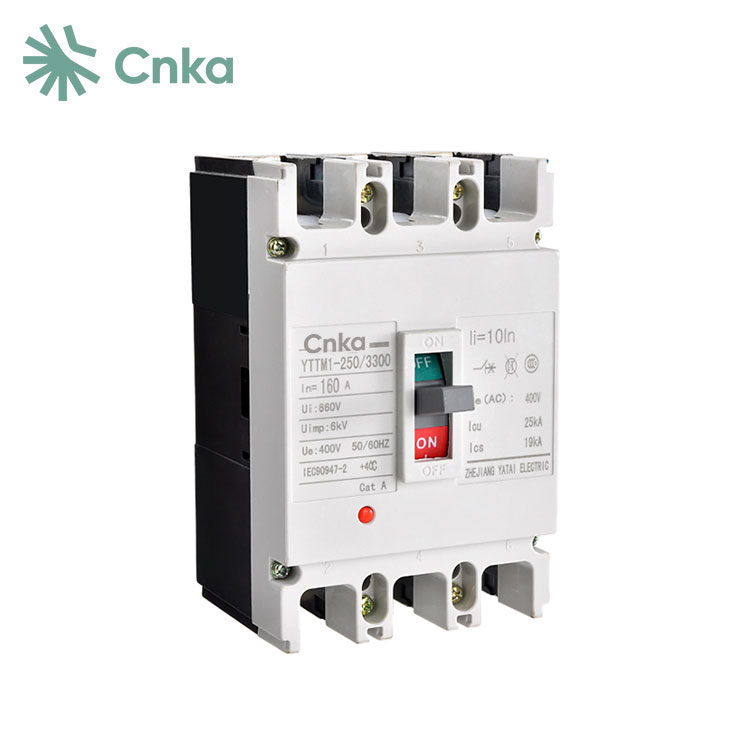

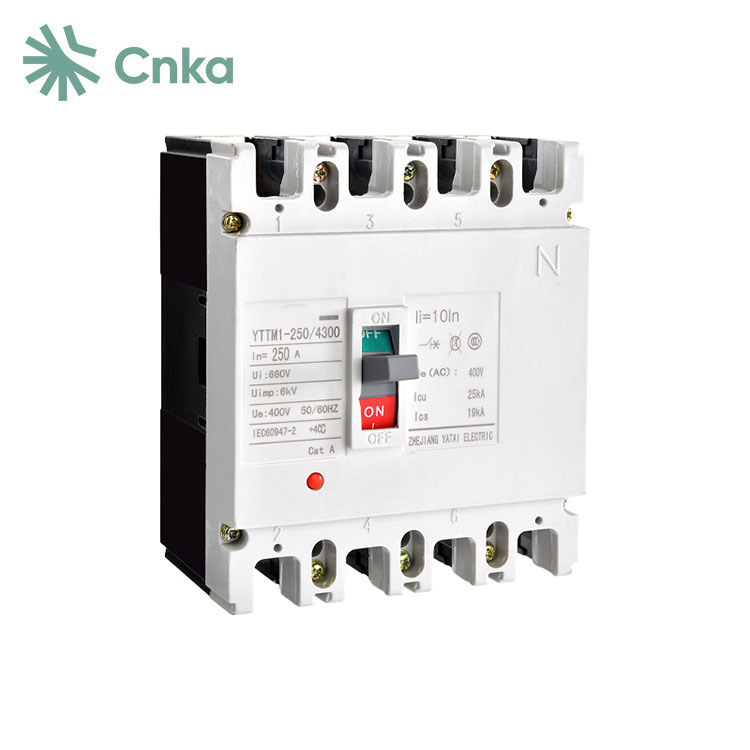

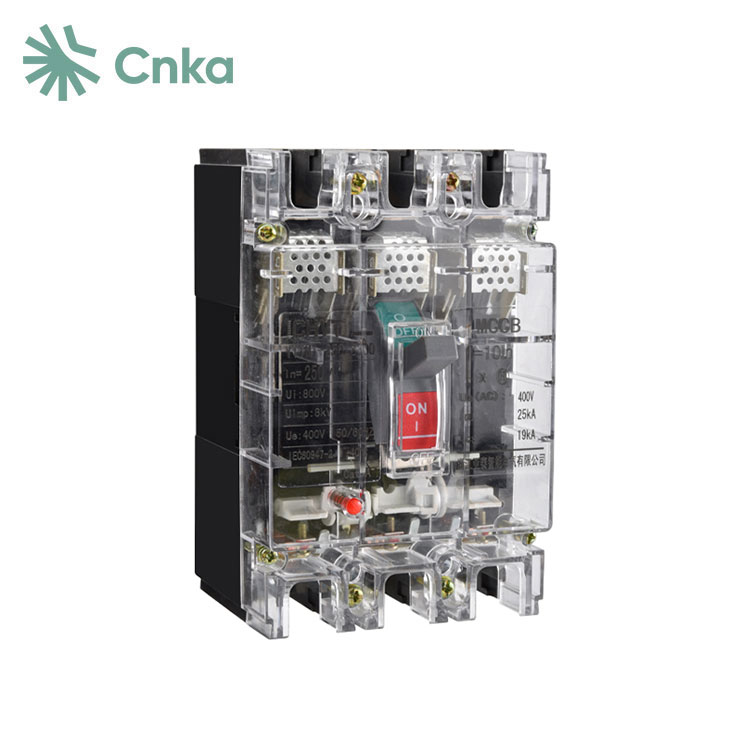

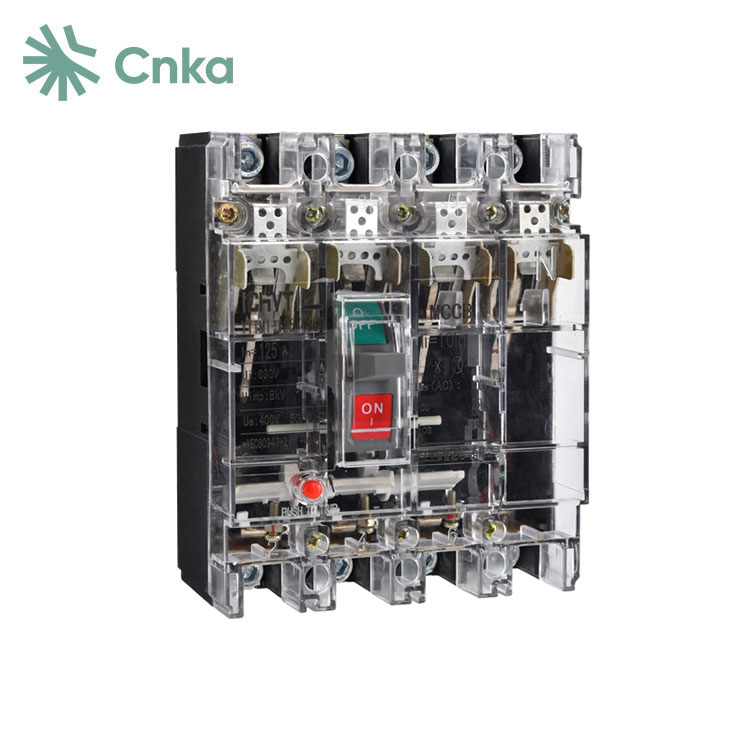

CNKA 100 アンペア 4 極 AC MCCB 詳細

CNKA 100 アンペア 4 極 AC MCCB FAQ

Q: MCCB と ACB の違いは何ですか?
A:CNKA MCCB は、過負荷または短絡による過電流から電気回路を保護するように設計されたモールドケース回路ブレーカーです。これは、より高い電流定格を得るために消弧媒体として空気を使用する気中サーキットブレーカーである ACB と比較して、より低い電流定格を持っています。

Q：MCCBの欠点は何ですか？
A: MCCB のコストは、MCB やヒューズと比較して大幅に高くなる可能性があります。さらに、MCCB のメンテナンスは、その絶縁ケーシングのせいでより複雑になる可能性があり、維持に多くの労力が必要になります。
