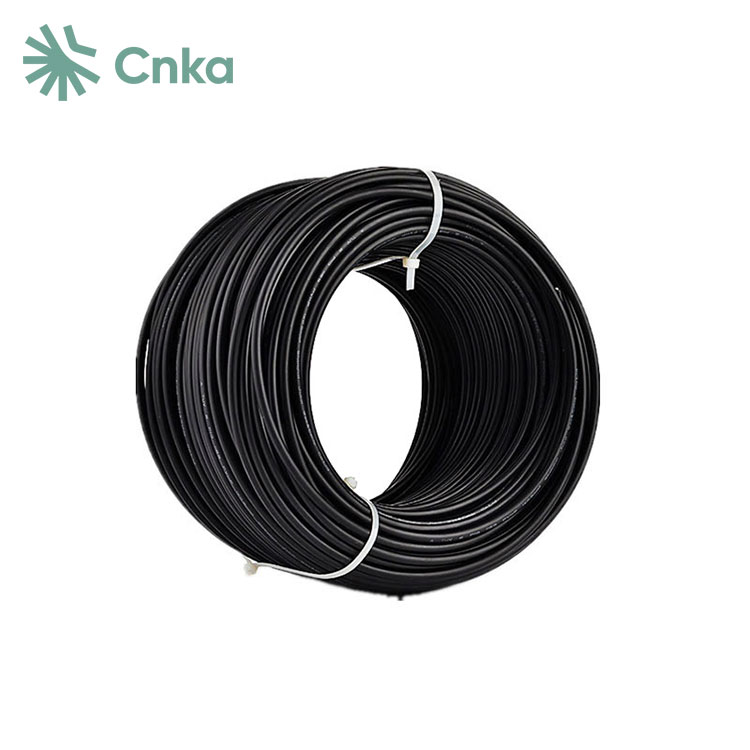

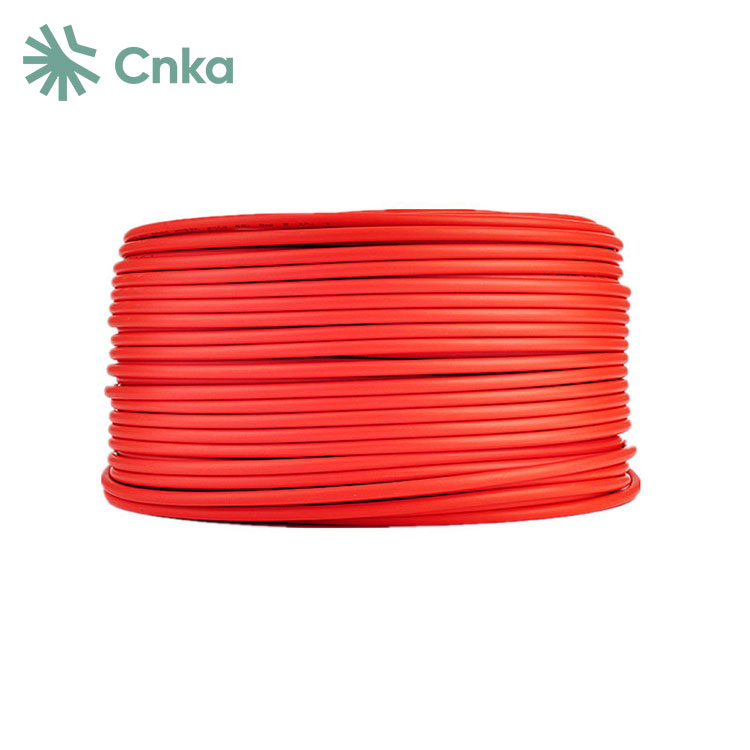

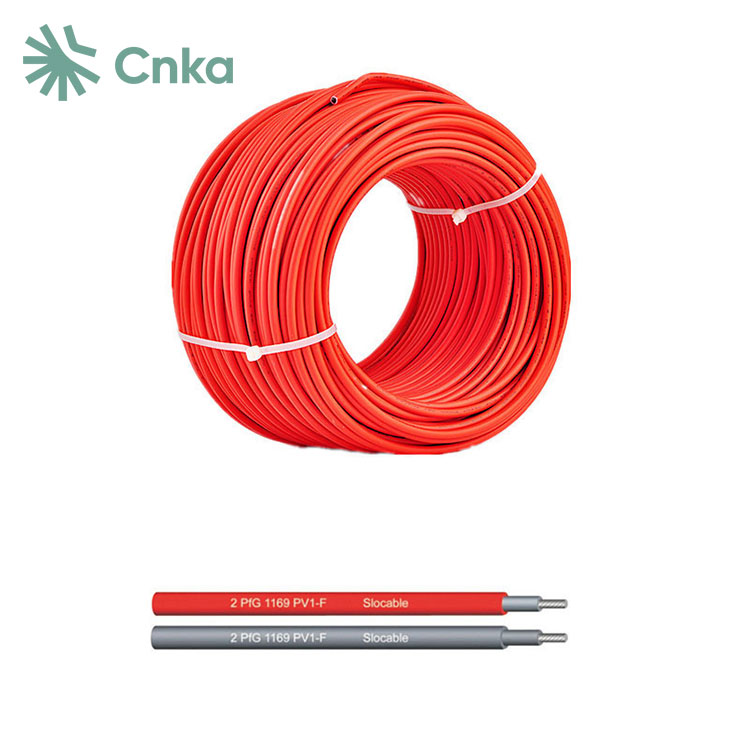

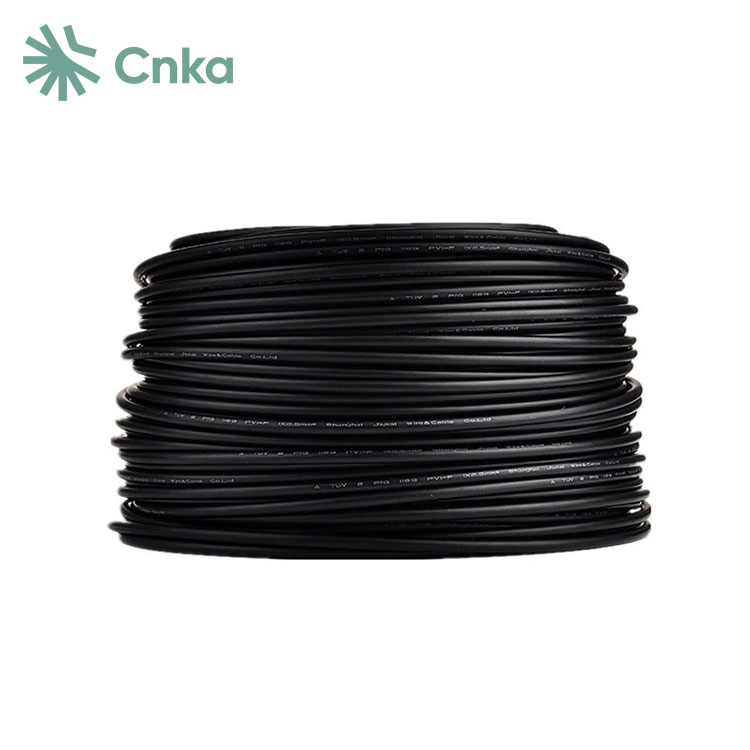

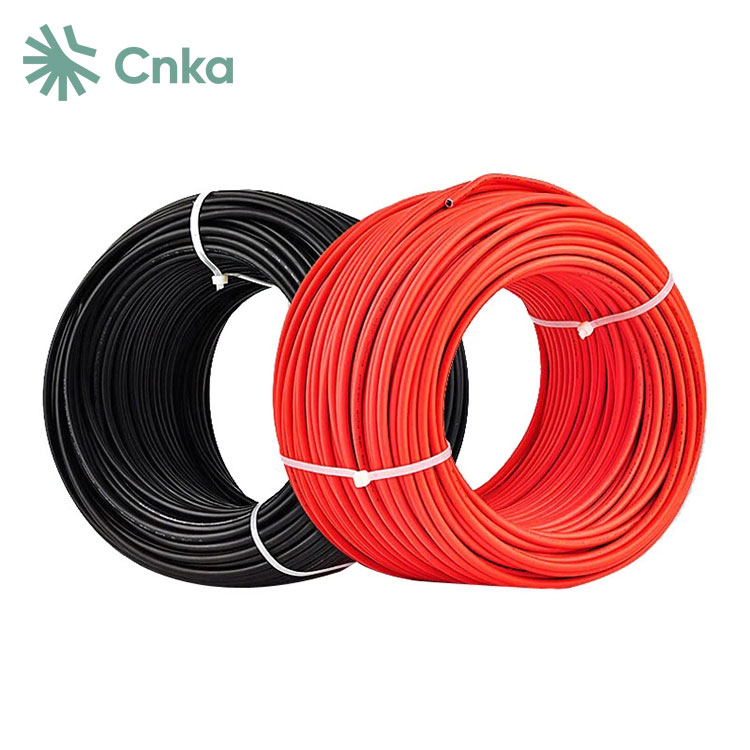

中国メーカー CNKA の手頃な価格で耐久性のある 10 AWG ソーラー ケーブルは、太陽光発電モジュールを結合器ボックスに接続するために設計されています。シンプルな構造で、ポリオレフィン系の断熱材を使用しているため、耐熱性、耐寒性、耐油性、耐紫外線性に優れています。このケーブルは過酷な環境条件に適しており、ある程度の機械的強度を備えています。導管を使用して保護することができ、太陽電池モジュールのブラケットがケーブルレイアウトのチャネルおよび固定点として機能するため、環境要因の影響を最小限に抑えることができます。
タイプ
クロス セクション
ストランドデザイン
導体直径
導体抵抗
アウター直径 A×B
評価済み電圧
評価済み現在
mm²
No.×φ(mm)
mm
Ω/km
VAC/DC
A
PV-1x2.5mm2
2.5
50×φ0.25
2.0
8.06
5.3
1000/1800
30
PV-1x4.0mm2
4.0
56×φ0.3
2.6
4.97
6.4
50
PV-1x6.0mm2
6.0
84×φ0.3
3.3
3.52
7.2
70
ワイヤー
クラス5、缶詰
断熱材
XLPE
二重絶縁
ハロゲンフリー
油、グリース、酸素に対する高い耐性
そしてオゾン
耐微生物性
耐紫外線性
高い耐摩耗性と耐摩耗性
燃焼試験によると
DIN EN 50265-2-1 UL1571(VW-1)
最小許容曲げ半径
5XD
温度範囲
-40℃~+90℃
色
黒/赤
1 ケーブルの最大電圧は、-40°C ~ +90°C の周囲温度範囲に適しています。
2 IEC/EN 60216-1 規格によると、ワイヤの最大温度は 20,000 時間の継続時間で 120°C です。
3 ケーブルの短絡温度は 5 秒間で 200°C です。
4 ケーブルは熱耐久性テストによって検証され、EN 60216-2 規格 (温度指数 +120°C) に適合しています。
5 ケーブルは高温圧力試験に合格し、EN 60811-3-1 規格に準拠しています。
6 ケーブルは耐湿性と耐熱性があり、EN 60068-2-78 規格を満たしており、85% の湿度に耐えることができます。
1 ケーブルが機械的な外力、過熱、腐食、その他の危険から保護されていることを確認してください。
2 安全要件を満たしながら、ケーブルの長さを可能な限り短くします。
3 ケーブルの設置とメンテナンスは、利便性を考慮して設計される必要があります。
4 掘削が予定されているエリアへのケーブルの敷設は避けてください。
5 設置方法と経路のあらゆる転換点で、ケーブルが許容曲げ半径の要件を満たしていることを確認します。
