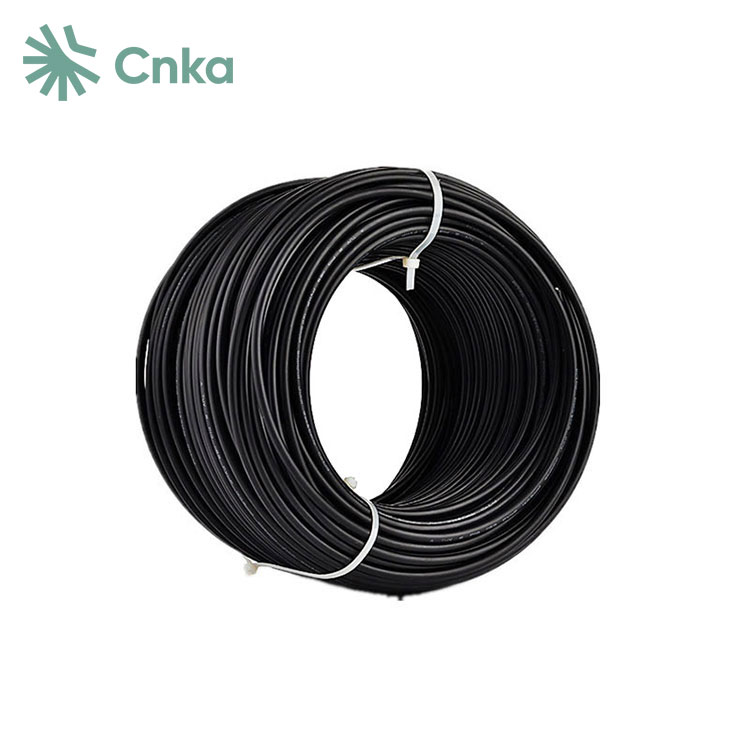

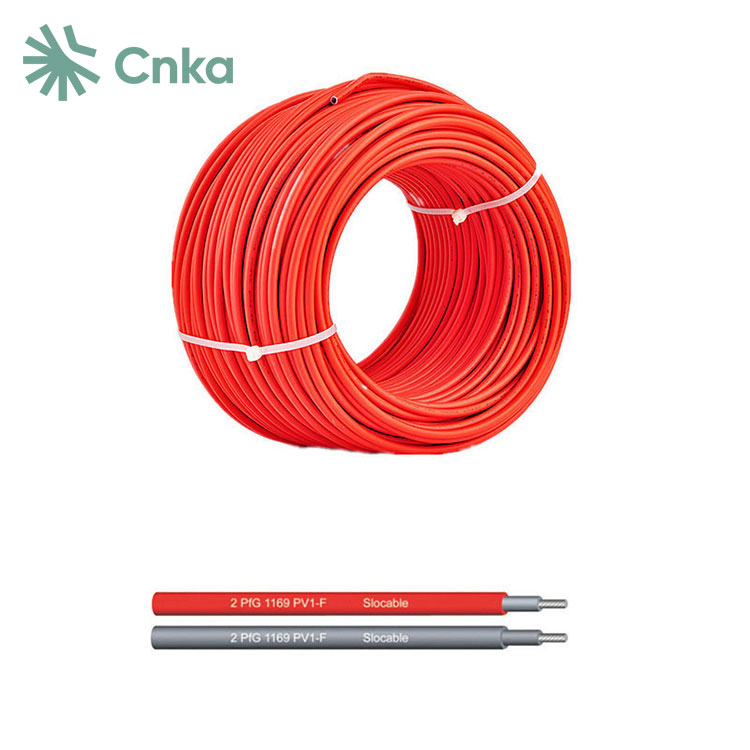

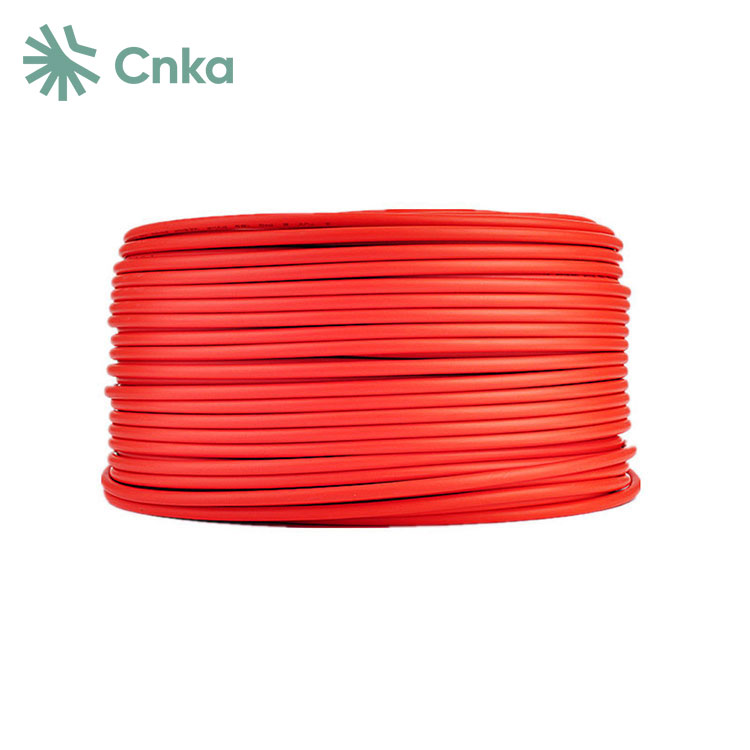

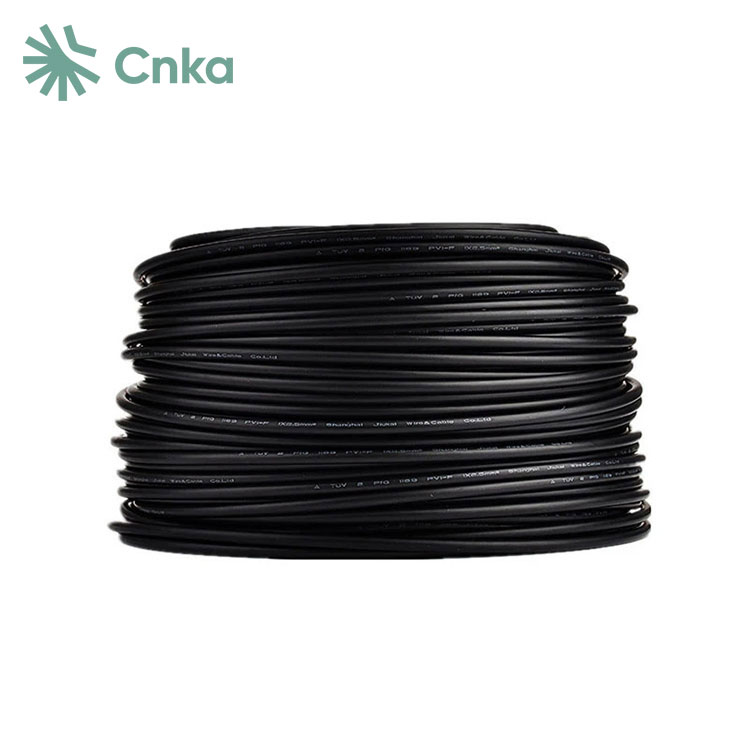

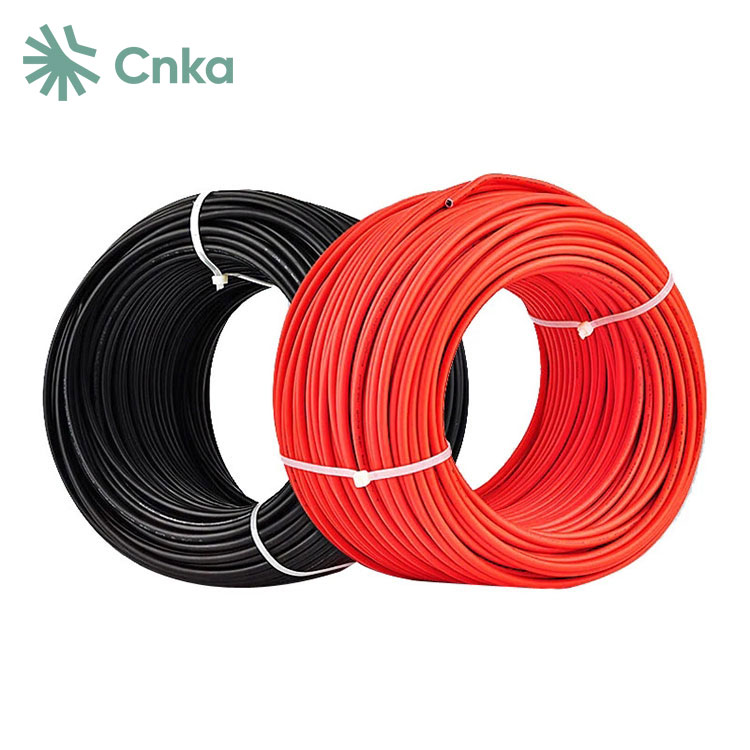

CNKA の工場製 6 mm DC ソーラー ケーブルは、中国で誇りを持って製造されており、AC および DC システムの両方用に設計されています。定格電圧は 600/1000/2000 ボルトで、乾燥環境では 90°C ～ 150°C、湿潤環境では 90°C の温度範囲に適しています。
6 mm DC ソーラー ケーブルは多用途で、12AWG-2000kcmil アルミニウムより線、銅被覆アルミニウムより線、または錫メッキ銅導体を備えた 18AWG-2000kcmil 銅より線などの材料で構成されています。モジュール接続箱への接続やバランス・オブ・システム（BOS）統合に必要なケーブル配線など、太陽エネルギー業界のさまざまな要件を満たします。
|
タイプ |
断面 |
ストランドデザイン |
導体径 |
導体抵抗 |
外径Ax B |
定格電圧 |
定格電流 |
|
mm² |
No.×φ(mm) |
んん |
Ω/km |
んん |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50×φ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56×φ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84×φ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
ワイヤー |
クラス5、缶詰 |
|
断熱材 |
XLPE |
|
二重絶縁 |
|
|
ハロゲンフリー |
|
|
油、グリース、酸素に対する高い耐性 |
|
|
そしてオゾン |
|
|
耐微生物性 |
|
|
耐紫外線性 |
|
|
高い耐摩耗性と耐摩耗性 |
|
|
燃焼試験によると |
DIN EN 50265-2-1 UL1571(VW-1) |
|
最小許容曲げ半径 |
5XD |
|
温度範囲 |
-40℃～+90℃ |
|
色 |
黒/赤 |
1. 最大動作電圧 600V (UL PV) の定格。
2. -40°C ～ 90°C の定格温度範囲内で動作します。
3. 環境安全に関する RoHS 要件に準拠しています。
4. 難燃性能は VW-1 規格に適合します。
5. 12AWG から 2000AWG の範囲のワイヤサイズと互換性があります。
Q: PV ケーブルと通常のケーブルの違いは何ですか?
A: 通常 PVC 絶縁体を使用する標準 DC ケーブルとは異なり、PV ケーブルは XLPE (架橋ポリエチレン) で絶縁されており、太陽光、気象条件、極端な温度に対する優れた耐性を備えています。さらに、PV ケーブルは通常の DC ケーブルに比べて寿命が長いことで知られており、適切なメンテナンスを行った場合、通常は 5 ～ 8 年間持続します。
Q: PV電線は埋設できますか?
A: PV ケーブルは直接埋設用途に適しており、湿潤環境と乾燥環境の両方で最大 90°C の導体動作温度に耐えることができます。
Q: DC サーキットブレーカーはどのように選択すればよいですか?
A: DC サーキット ブレーカー (MCB) を選択する場合は、ブレーカーの電流定格と回路の合計電流容量を一致させることが重要です。安全性と効率を維持するために、MCB の定格が、保護しているケーブルの電流容量を超えないようにしてください。
