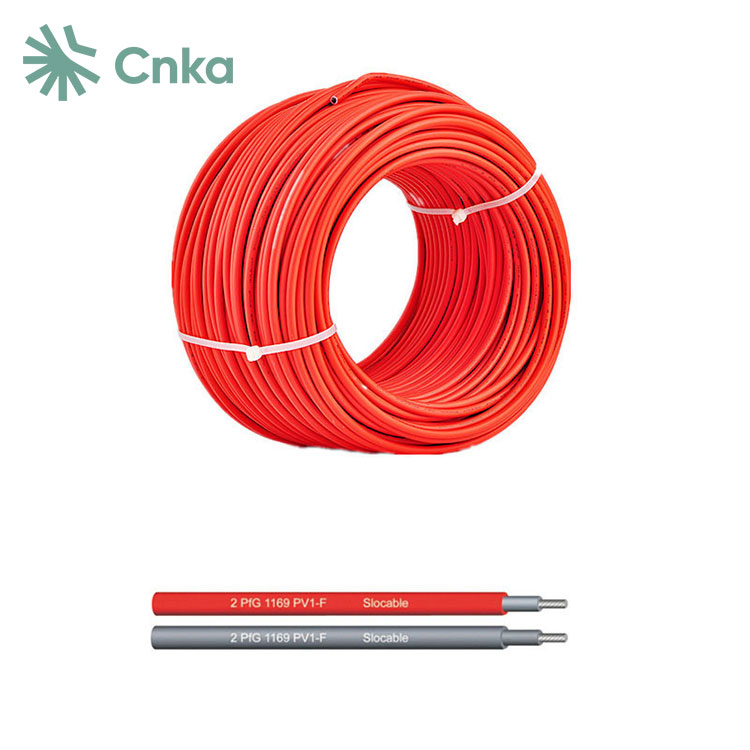

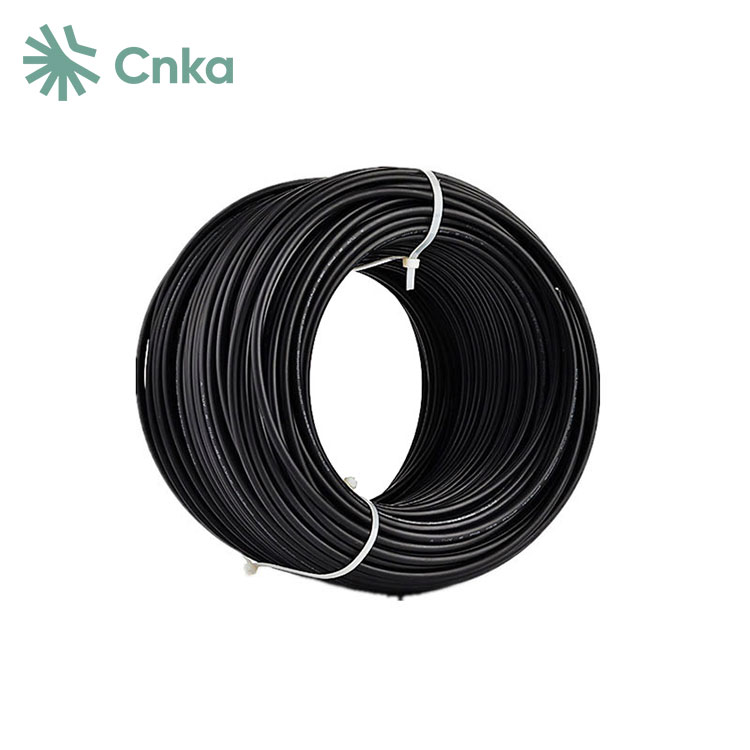

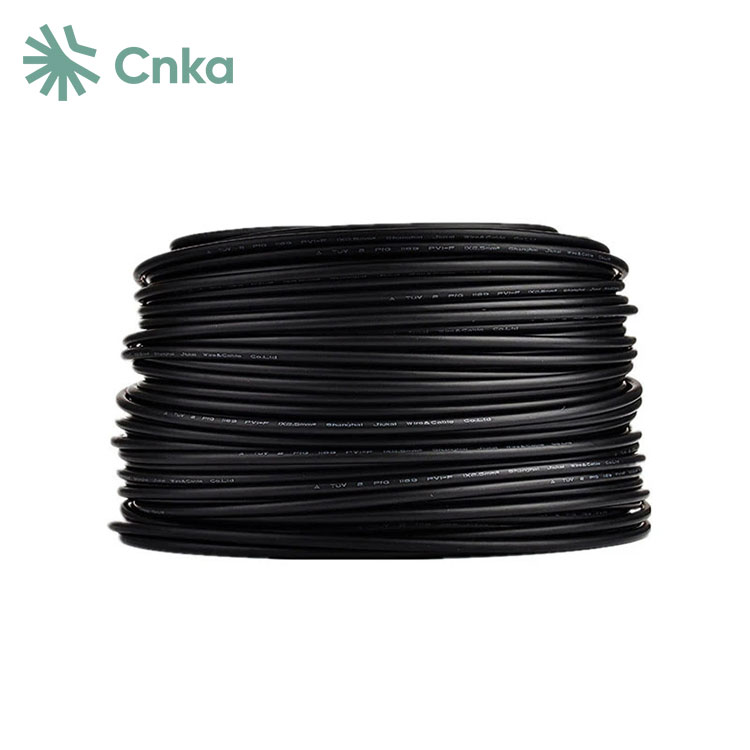

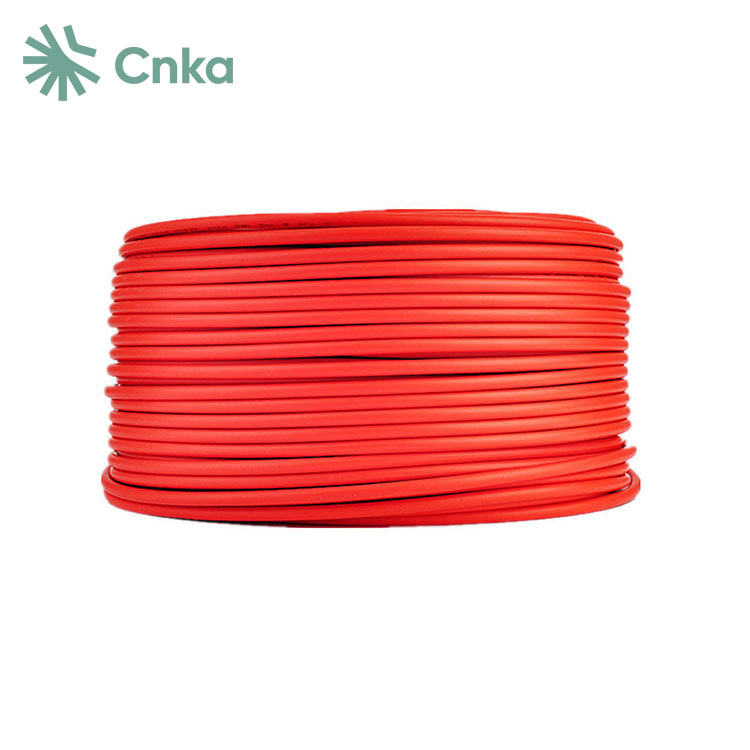

中国工場 CNKA は、屋外環境向けに設計された、メンテナンスが容易な高度な 4mm および 6mm PV ケーブルを提供しています。これらの特殊な太陽光発電ケーブルは照射架橋を受け、高エネルギー電子ビームによって絶縁材料の分子構造が線形から三次元ネットワークに変化します。このプロセスにより、ケーブルの耐熱性が向上します。非架橋ケーブルと比較して、照射架橋ケーブルは、90°C、105°C、125°C、135°C、さらには 150°C までの温度に耐えることができ、耐荷重能力が 15 ~ 50% 増加します。 。これらのケーブルは耐久性が高く、厳しい温度変動や化学的浸食に耐えることができるため、25 年以上の屋外使用に適しています。
タイプ
クロス セクション
ストランドデザイン
導体直径
導体抵抗
アウター直径 A×B
評価済み電圧
評価済み現在
mm²
No.×φ(mm)
mm
Ω/km
VAC/DC
A
PV-1x2.5mm2
2.5
50×φ0.25
2.0
8.06
5.3
1000/1800
30
PV-1x4.0mm2
4.0
56×φ0.3
2.6
4.97
6.4
50
PV-1x6.0mm2
6.0
84×φ0.3
3.3
3.52
7.2
70
ワイヤー
クラス5、缶詰
断熱材
XLPE
二重絶縁
ハロゲンフリー
油、グリース、酸素に対する高い耐性
そしてオゾン
耐微生物性
耐紫外線性
高い耐摩耗性と耐摩耗性
燃焼試験によると
DIN EN 50265-2-1 UL1571(VW-1)
最小許容曲げ半径
5XD
温度範囲
-40℃~+90℃
色
黒/赤
· 難燃性: 4mm および 6mm PV ケーブルは、EN 50265-2-1、IEC 60332-1、VDE 0482-32-1-2、および DIN EN 60332-1-2 規格に準拠した難燃性要件を満たしており、安全性を確保しています。火災の場合。
· 低発煙: ケーブルは IEC 61034 および EN 50268 規格の低発煙要件に準拠しており、燃焼中の煙の発生を最小限に抑えます。
· ハロゲンフリー: EN 50267-2-1 および IEC 60754-1 規格に従って、ケーブルにはハロゲン成分が含まれていないため、有害なガス放出のリスクが軽減されます。
· 低ガス腐食: ケーブルは EN 50267-2-2 および IEC 60754-2 規格の要件を満たしており、機器を保護し、安全性を維持するための低ガス腐食を保証します。
太陽光発電システムの配線ガイドライン
1.DC 配線と AC 配線の分離:
-DC 回路: 太陽光発電パネルを DC 配電コンポーネントに接続します。
-AC 回路: インバーターを電力網に接続します。
2.ケーブル管理:
-大規模および中規模の太陽光発電所では、多数の直流ケーブルが使用されます。
-メンテナンスを容易にするために、各ケーブルに線番号のラベルを付けます。
- 強い電力線と弱い電力線を分離してください。
- 干渉を避けるために、信号線 (例: 485 通信) を個別に配線します。
3.配線の取り付け:
- 電線管とケーブルトレイを使用して、ケーブルを保護し、整理します。
- 外部要素へのワイヤの露出を最小限に抑えます。
- 水平および垂直の配線経路をきれいに保ちます。
- メンテナンスを簡素化するために、導管やトレイ内のケーブル接合部を避けます。
4.特別な考慮事項:
- 銅線をアルミニウム線に置き換える場合は、適切な接続を確保するために、信頼性の高い銅 - アルミニウム アダプター端子を使用してください。
