タイプ 2 交流サージ保護装置

CNKA タイプ 2 AC サージ保護デバイスの紹介

中国メーカー CNKA は、AC パワーエレクトロニクス機器を過電圧から保護するために設計された、中国製の低価格タイプ 2 AC サージ保護デバイスを提供しています。この C レベル過電圧保護デバイスは IEC および GB 規格に準拠しており、さまざまな電源電圧に基づいて仕様を選択できます。

CNKA タイプ 2 交流サージ保護デバイス パラメータ (仕様)

CNKA タイプ 2 交流サージ保護デバイスの特長

1. このデバイスは耐高温プラスチックで作られており、優れたシール性能を備え、取り付けが簡単です。

2. 信頼性を高めるためのデュアル熱切断保護デバイスを備えています。

3. プラグタイプの設計により、システムの電源を切ることなくモジュールを交換できます。

4. T2 8/20 保護レベルで 40kA の最大放電電流をサポートします。

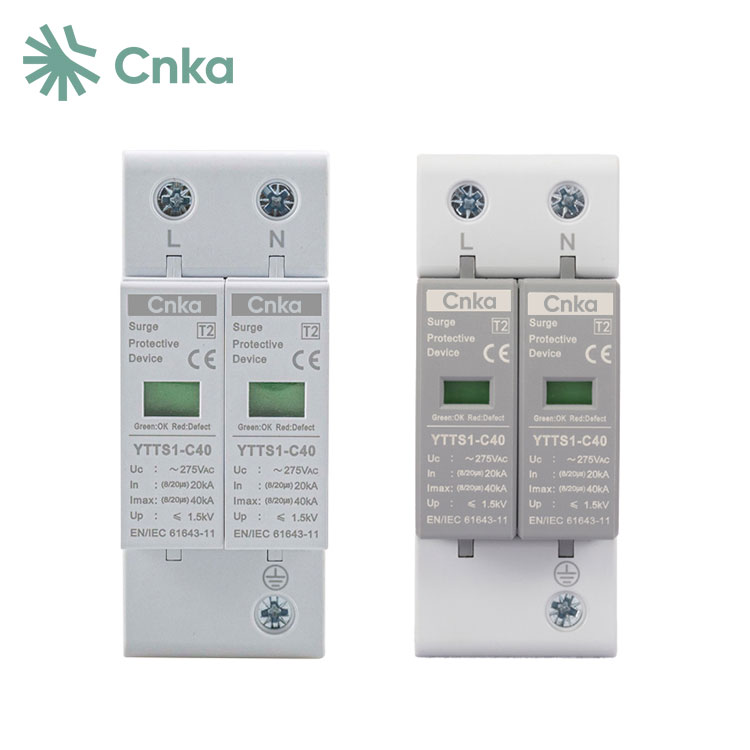

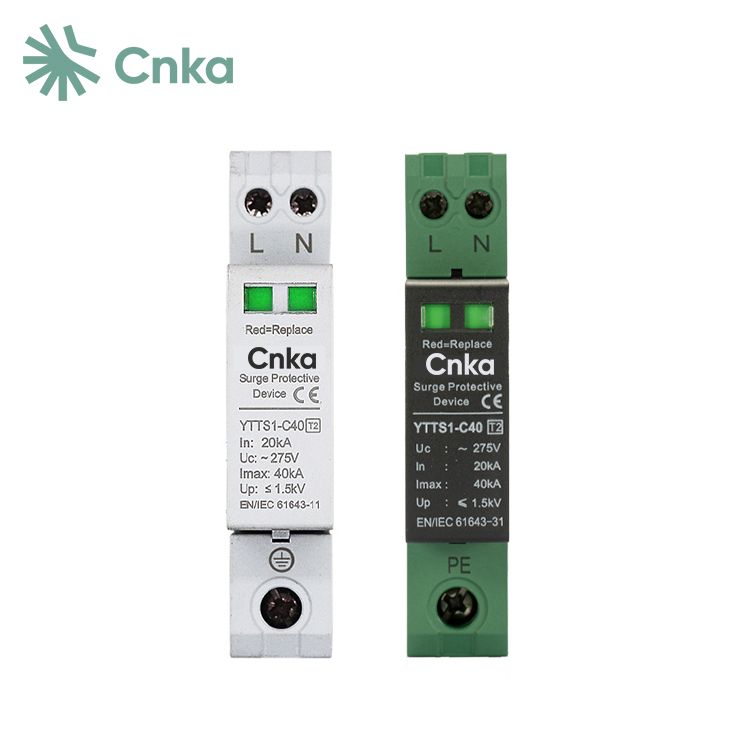

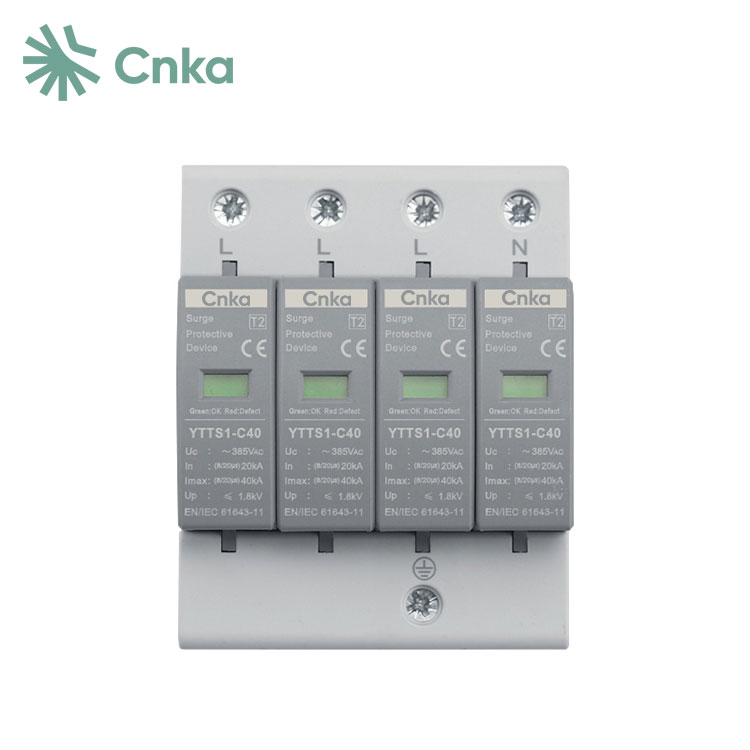

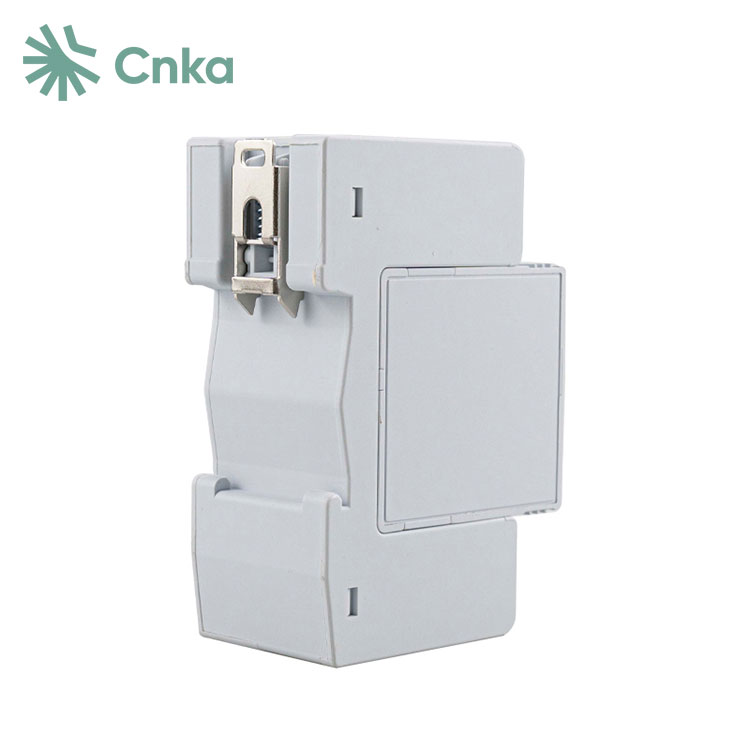

CNKA タイプ 2 交流サージ保護デバイスの詳細

CNKA タイプ 2 交流サージ保護デバイス 外形寸法と配線

CNKA タイプ 2 交流サージ保護デバイスの分類

SPDは動作原理から電圧スイッチング型、電圧制限型、コンビネーション型に分類されます。

電圧スイッチング SPD は、通常の状態では高インピーダンスを維持しますが、瞬間的な過電圧を検出すると、インピーダンスが急速に低インピーダンスに移行し、雷電流が流れるようになります。これが、これらが「短絡スイッチング SPD」と呼ばれることが多い理由です。

電圧制限 SPD も、過電圧が存在しない場合は高インピーダンスで開始します。しかし、サージ電流と電圧が増加すると、それらのインピーダンスは減少し、強い非直線性の電流電圧特性を示します。 「クランプ式SPD」と呼ばれることもあります。

複合 SPD には、電圧スイッチング コンポーネントと電圧制限コンポーネントの両方が統合されており、遭遇する電圧特性に応じて、どちらかまたは両方のタイプの特性を表示できます。
