三相交流サージ保護装置

CNKA3 相交流サージ保護デバイスの紹介

中国メーカー CNKA は、TN-STN-C-STATIT およびその他の電源システムを含む、電圧 380V の AC 50/60Hz システムへの設置に適した最新の三相 AC サージ保護デバイスを提供しています。これらのデバイスは、LPZ1 または LPZ2 と LPZ3 の間の接続ポイントで使用するように設計されています。これらは IEC61643-1 および GB188021 規格に準拠しており、35mm 標準レール サージ保護デバイス モジュールを利用し、安全性と信頼性を高めるための障害解除機構を備えています。

CNKA3 相交流サージ保護デバイスのパラメータ (仕様)

CNKA3 相交流サージ保護デバイスの特徴

TN-S または TN-C-S システムは、中性線と接地線が電源で分離され、信頼性の高い接地接続が確保される電気構成です。この設定は通常、変圧器の接地にリンクされており、ケーブルの破損や L-PE の障害を最小限に抑えるのに役立ちます。ただし、このシステムは、ケーブル、設置、継続的なメンテナンスに関連するコストが高いため、比較的高価になる可能性があります。

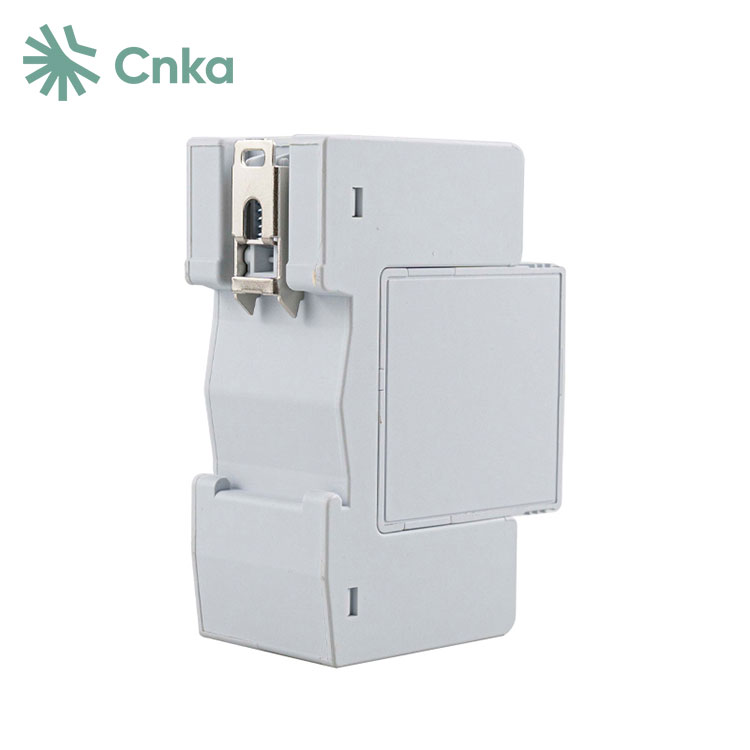

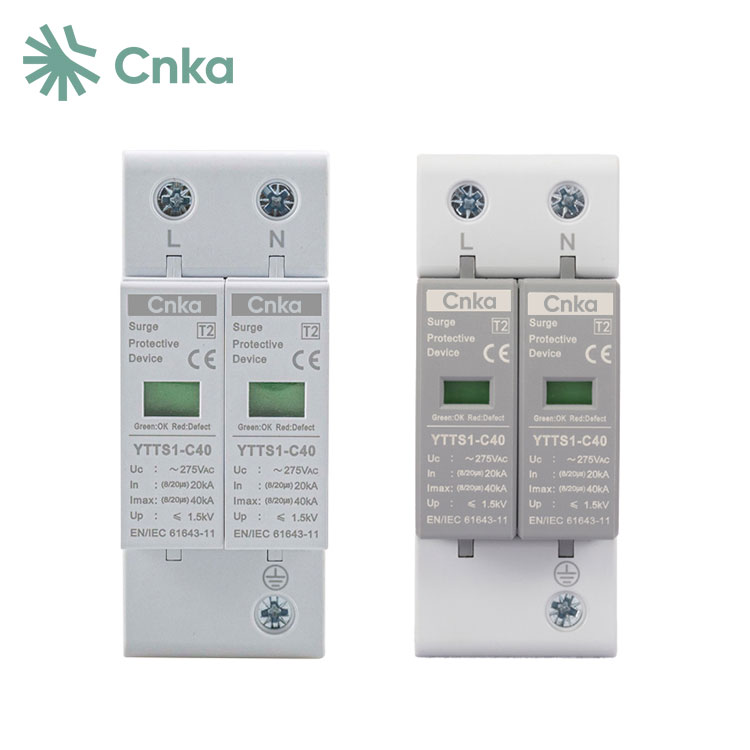

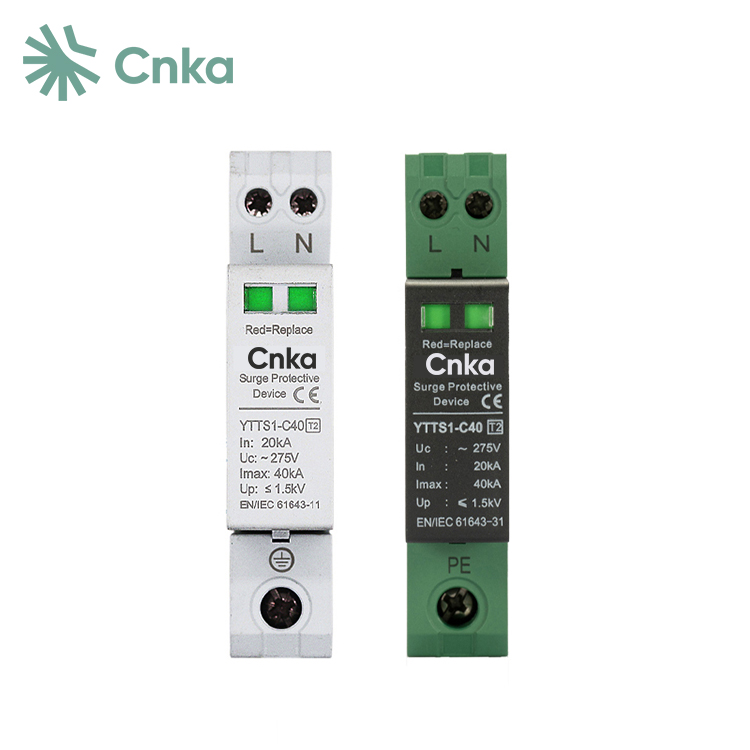

CNKA3 相交流サージ保護デバイスの詳細

CNKA3 相交流サージ保護デバイスの寸法と配線

CNKA3 相交流サージ保護デバイスの基本コンポーネント

1 保護ギャップとも呼ばれる放電ギャップは、通常、特定の距離を置いて空気にさらされた 2 本の金属棒で構成されます。

2 ガス放電管は、アルゴンなどの不活性ガスが充填されたガラスまたはセラミック管内に封止された、分離された一対の冷陰極板で構成されています。

3 バリスタは、ZnO を主成分とする金属酸化物半導体で作られた非線形抵抗器であり、その抵抗は電圧変化に非常に敏感です。

4 抑制ダイオードは、マルチレベル保護回路の最終保護コンポーネントとして機能し、クランプおよび電圧制限機能を提供するとともに、低いクランプ電圧や迅速な応答時間などの利点を提供します。

5 チョークコイルは、フェライトを磁心として利用したコモンモード妨害抑制デバイスです。

6 14波長短絡遮断器は、雷波スペクトル解析とアンテナと給電線の定在波理論に基づいて開発されたマイクロ波信号サージ保護装置です。
