ソーラーパネルケーブルコネクタ

CNKA ソーラー パネル ケーブル コネクタの概要

中国のサプライヤー CNKA は、1500V 太陽光発電システムと完全に互換性のある中国製のソーラー パネル ケーブル コネクタを提供しています。これらのコネクタは、ライン側とボード側の 2 つの部分に分かれています。通常、ソーラー パネルのケーブル コネクタというときは、ラインエンド コネクタを指します。金属部品と絶縁部品で構成されます。 MC という用語は Multi-Contact の略で、数字の 4 は金属コアの直径サイズを示します。

CNKA ソーラー パネル ケーブル コネクタ パラメータ (仕様)

CNKA ソーラー パネル ケーブル コネクタの性能要件

1 太陽光発電コネクタは、接触抵抗が 0.35 ミリオームを超えない、優れた導電性を保証する必要があります。

2 太陽電池コンポーネントを保護するために十分な安全性を提供する必要があります。太陽エネルギー機器が動作する過酷な環境や気候を考慮すると、コネクタは防水性、耐高温性、耐腐食性があり、高い絶縁性を備えている必要があります。 IP68 の保護レベルを達成する必要があります。

3 ソーラーコネクタの構造はしっかりしていて信頼性が高く、オスとメスのコネクタが正しく挿入されたときに少なくとも80Nの接続力を示す必要があります。 4mm² ケーブルの場合、MC4 コネクタは 39A の電流が流れている間、最大温度 105°C を超えてはなりません。 MC4/H4 コネクタは、単芯オスとメスのコネクタであり、優れた密閉性、挿入の容易さ、メンテナンスと修理の容易さなどの利点を備えています。

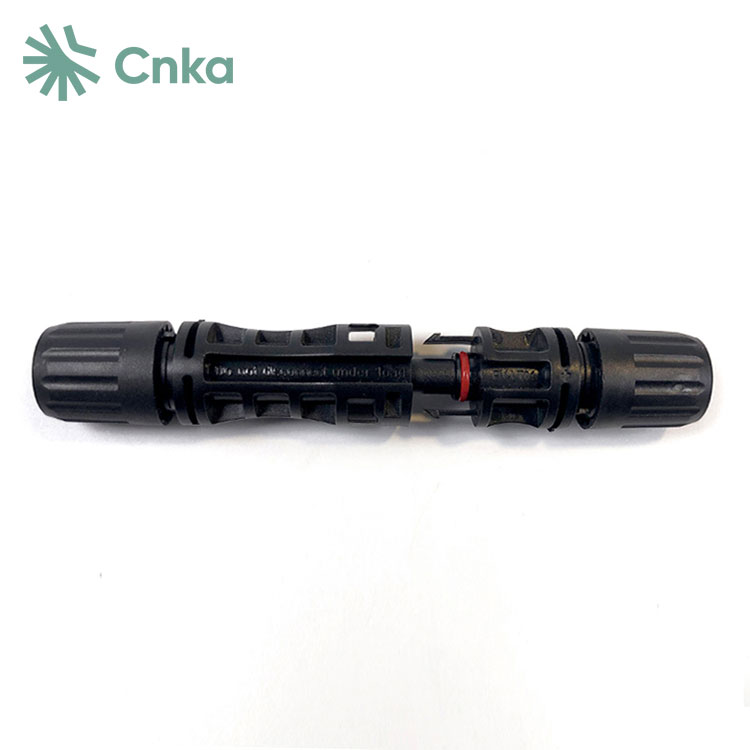

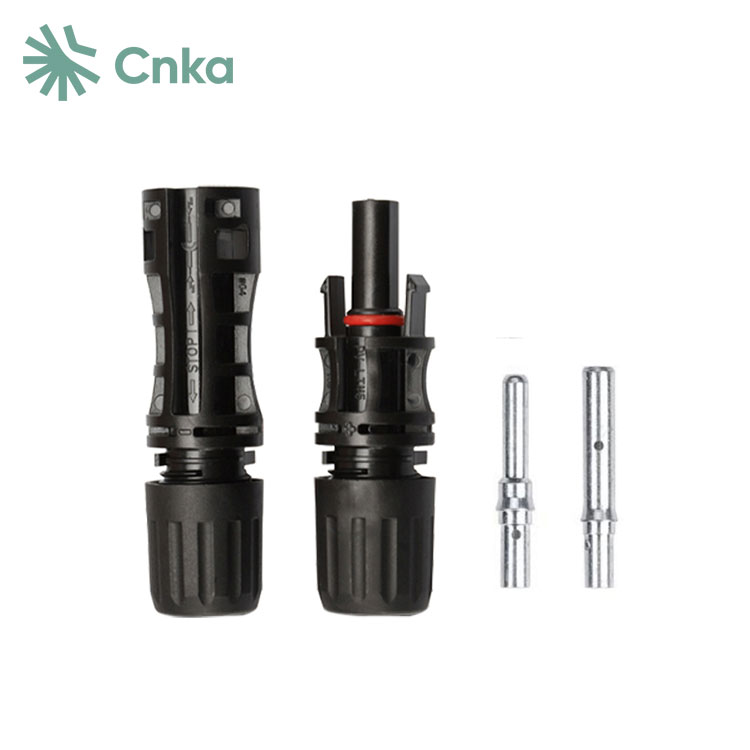

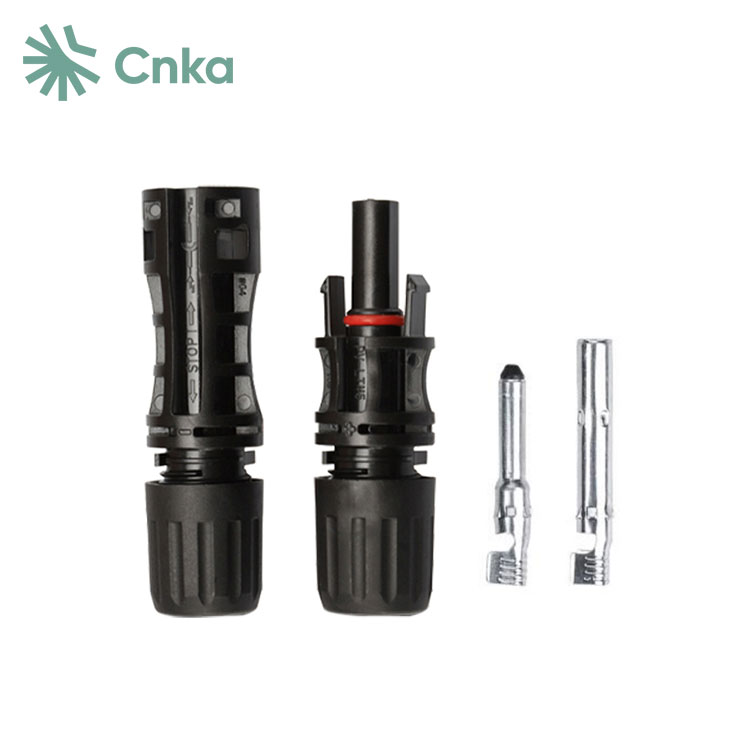

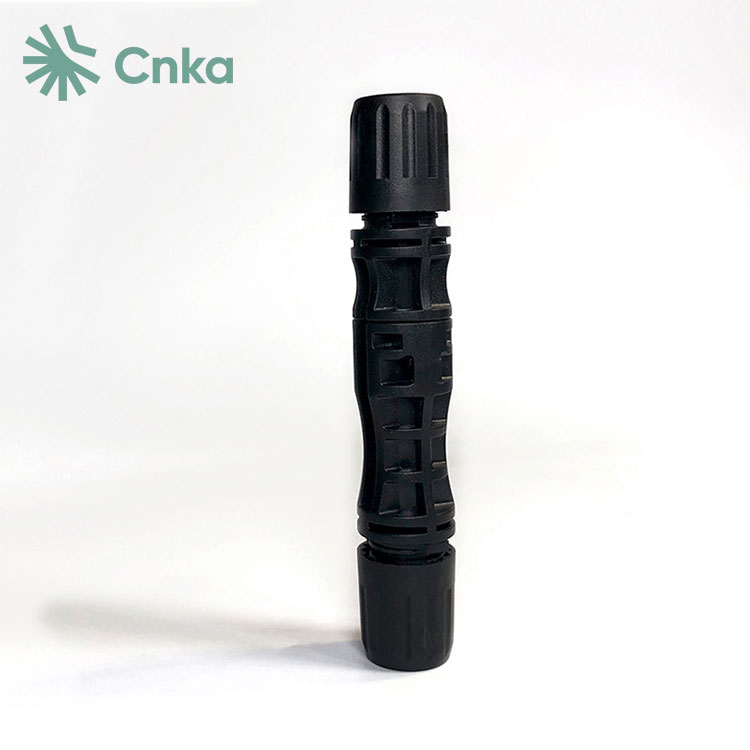

CNKA ソーラー パネル ケーブル コネクタの詳細

CNKA ソーラーパネルケーブルコネクタ 寸法と配線

CNKA ソーラーパネルケーブルコネクター 設置上の注意事項

プラグを選択する際は、内部金属導体のサイズと材料の厚さ、弾性、大電流に対応して良好な接触を維持できるようにするコーティングなどの製品品質に焦点を当てることが重要です。プラグのプラスチック シェルは亀裂のない滑らかな表面を持ち、界面は十分に密閉されている必要があります。設置中は、経年劣化、内部腐食、接触抵抗の増加、発火の可能性を防ぐため、コンポーネントのコネクタが日光や雨にさらされないようにしてください。これらすべてがシステム効率の低下や火災の危険を引き起こす可能性があります。

太陽光発電コネクタの取り付けと圧着は非常に重要です。専門の圧着工具を使用する必要があり、エンジニアリング設備担当者は太陽光発電所の建設を開始する前に圧着作業に関する適切なトレーニングを受ける必要があります。
