単相AC SPD

CNKA 単相 AC SPD の紹介

中国のサプライヤー CNKA は、12.5kA の Iimp を特徴とする、I+II、B+C、および T1+T2 タイプを含む単相 AC SPD を卸売しています。これらの装置は、間接的かつ低強度の直撃雷から保護するように設計されています。標準的な三相 TN-C 電力網では、EN 62305 規格に規定されている LPL III および IV レベルの要件を満たしており、雷電流の影響から電気機器を保護します。

合計雷電流定格は 20kA ですが、物理構成と相互要因に基づいて 20 または 40kA のオプションがあります。さらに、最適な保護を確保するには、避雷針の接地点、電気設備の接地点、および SPD の設置場所の位置を考慮する必要があります。

CNKA単相交流spdパラメータ(仕様)

CNKA 単相 AC SPD の特長

1 設計は金属酸化物バリスタに基づいています。

2 この設計は、短い応答時間とクラス I および II の特性を特徴としています。

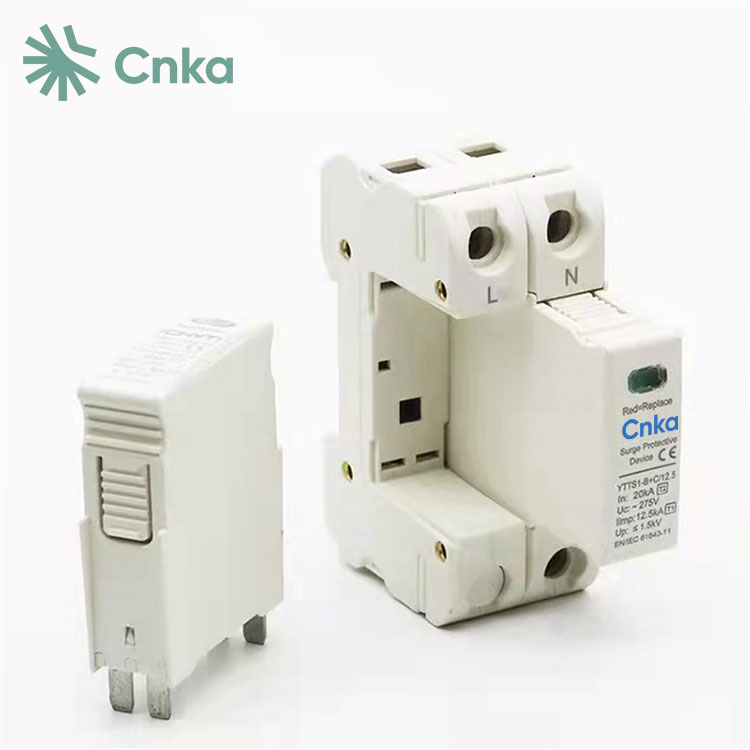

3 高強度または頻繁な過電圧ピークにより金属酸化物バリスタの耐用年数を超えた場合、モジュラープラグイン設計により機能モジュールを迅速に交換できます。

4 筐体はPC難燃性素材で作られており、防火機能と断熱機能の両方を備えています。

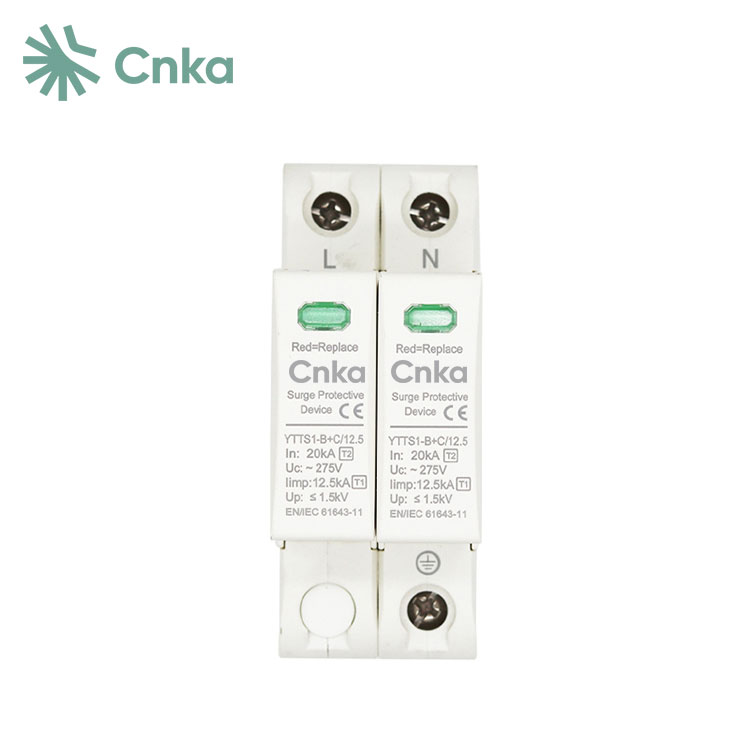

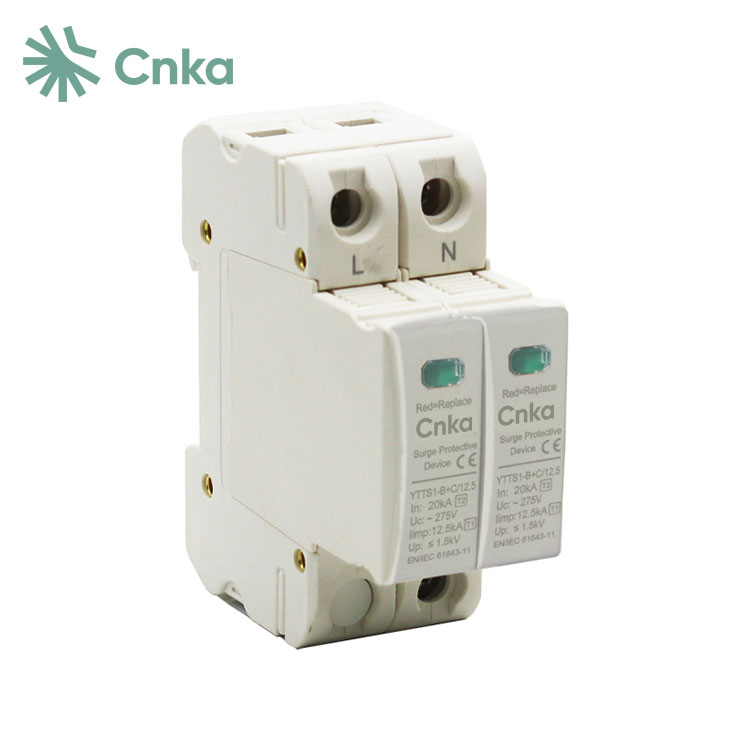

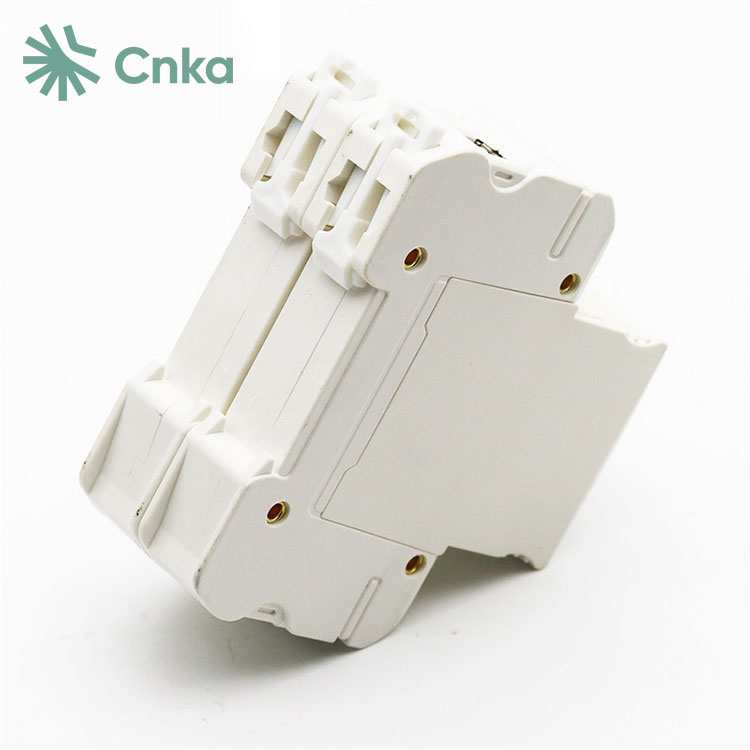

CNKA 単相交流 SPD 詳細

CNKA 単相 AC SPD 寸法と配線

CNKA 単相交流 SPD 開発の歴史

サージプロテクターの歴史は、落雷から機器の絶縁を保護し、停電を防ぐために架空送電線にホーン型のギャップが初めて使用された 19 世紀後半に遡ります。 1920年代までに、アルミニウム、酸化皮膜、ショットタイプなど、さまざまなタイプのサージプロテクターが使用され始めました。 1930 年代には管状サージプロテクターが導入され、1950 年代には炭化ケイ素製の避雷器が登場しました。

1970 年代には、電力システムの雷による過電圧を軽減するだけでなく、システム動作による過電圧にも対処する金属酸化物サージプロテクターが開発されました。 1992 年以来、ドイツやフランスなどの国々から 35 mm ガイド レール プラグイン SPD 避雷モジュールが中国市場に導入されてきました。これに続いて、米国と英国の統合型ボックス電源雷保護システムも中国に導入されました。
