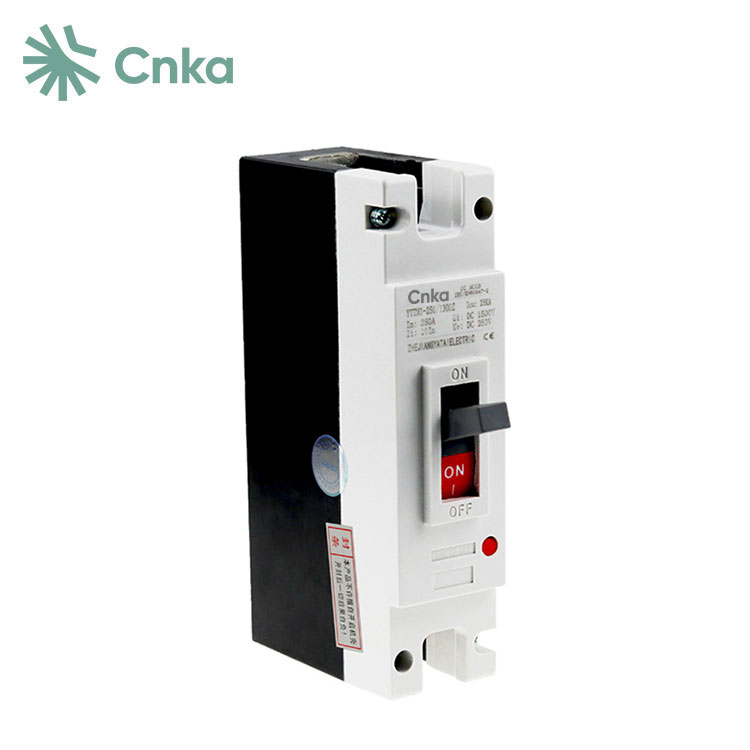

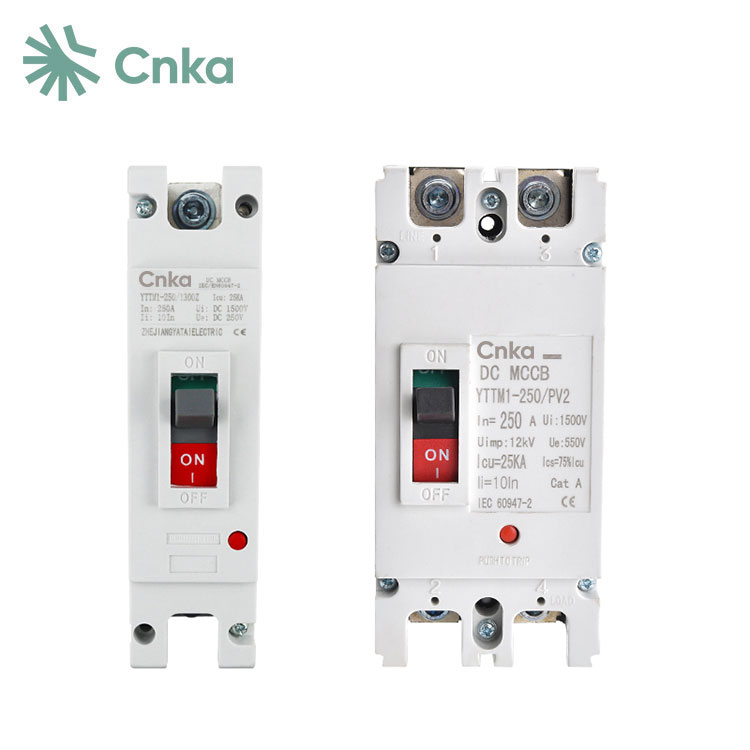

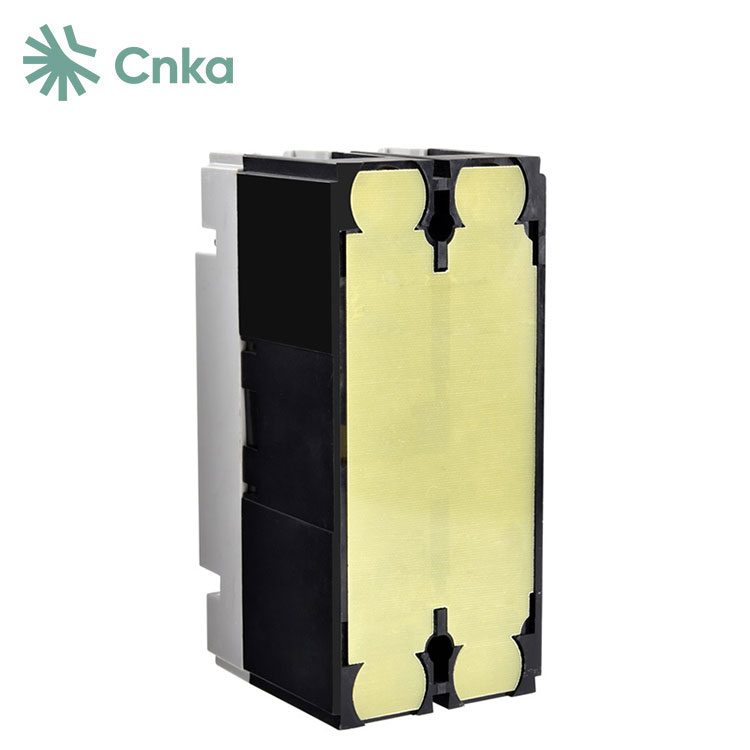

中国のサプライヤー CNKA は、DC 電力網回路に適した、定格電圧範囲が DC250V ~ DC1000V、定格電流が 10A ~ 1250A のバルク モールド ケース サーキット ブレーカ (DC MCCB) を提供しています。これらの MCCB は、過負荷長時間遅延保護と短絡瞬時保護を提供するため、電気エネルギーを分配し、過負荷、短絡、その他の障害からラインや電力機器を保護するのに最適です。サーキットブレーカーのケーシングは耐久性のあるプラスチック素材で作られています。
技術データ
タイプ
YTTM1-125/PV2
YTTM1-250/PV2
YTTM1-400
YTTM1-630
ポール
2P
最大定格電流
125A
250A
400A
630A
電気的特性
定格使用電圧
うえ
DC500V
定格電流
イン(A)
63A、80A、100A、125A
125A、160A、200A、250A
315A
500A
定格絶縁電圧
ウイ
DC550V
350A
定格インパルス電圧
ウンプ
8KV
1Min電源周波数耐電圧
3.8KV
究極の制動能力
ICU
15kA
20kA
25kA
35kA
実行限界容量
ICS
保護
熱磁気式
トリップタイプ
制御と表示
オプション
制御マニュアル
ダイレクト(右ハンドル)
オプションとして
164.5×79.5×118mm
拡張(ERH)
ファッションMOD
シャントリリース(SHT)
補助リリース
はい
端子エンドカバー
界面障壁
寿命・サイクル運転
機械式
10000
電気
2000
サイズ(長さ×幅×高さ)
150.5×64.5×119mm
侵入保護
全面IP40、接続端子IP20
設置環境
従う
IEC60947-2/GB14048.2
保管温度
-40℃~+85℃
1. 操作機構はクイッククローズ機能とクイックブレーキ機能を備えています。
2. 接触アーク消弧システムでは、動的および静的接触は平行導体の原理を利用します。静電気接点は H 型で反発するように設計されており、大電流下での迅速な遮断が可能です。耐アーク性の高い材料で作られたコンポーネントが動的および静的接点の周囲に取り付けられており、迅速なアーク消弧が容易になります。
3. 構造がコンパクトで体積が小さい。
4. 熱磁気式、漏れ電流式、DC、インテリジェントタイプなど、さまざまなモデルが全体の寸法を統一しています。
5. アクセサリは個別に取り付けることができるため、ユーザーはアクセサリのカバーを開けて簡単に取り付けまたは交換できます。
6. 2 つの回路ブレーカーの間に機械的および電気的インターロックを設置できます。
7. 動作は安全で信頼性があり、フラッシュオーバーはゼロまたは短いです。
8. 使いやすく、ユーザーによるオンサイト設置が可能です。
モールドケース DC サーキットブレーカーは、定格電圧 DC250V ~ DC1000V、定格電流 10A ~ 1250A の DC 電力網回路に最適です。これらのサーキットブレーカーは、投入および遮断機能を迅速に実現する操作機構を備えています。コンパクトな構造で容積が小さいため、非常に使いやすいです。
