200アンペア自動転送スイッチ

CNKA は、MID によって承認された世界的なハイテクサプライヤーであり、200 アンペアの自動転送スイッチの設計、開発、製造、輸出において 10 年以上の経験があります。 2004 年以来、CNKA は最先端の科学的および技術的手法を採用して、最新の市場の需要と国際基準に合わせて新製品の開発と既存の製品の強化を行ってきました。

お問い合わせを送信

製品説明

CNKA 200 AMP自動転送スイッチの紹介

中国のサプライヤー CNKA は、200 アンペア自動転送スイッチのカスタマイズされた価格表を提供しています。このデバイスは、1 つ以上のスイッチングアプライアンスと追加の必要なコンポーネントで構成されます。電源回路を検出し、1 つ以上の負荷回路をある電源から別の電源に自動的に切り替えます。

CNKA 200アンペア自動切替スイッチパラメータ（仕様）

定格加熱電流(A)		100	160	250	400	630	1000	1250	1600	2000	2500	3200
定格絶縁電圧Ui(V)		750					1000
定格使用電圧(Ue)		AC400V
定格耐衝撃性電圧 Uimp (kV)		8					12
評価済みオペレーティング現在のファイル (A)	AC-31A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-33A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
定格短時間耐量電流Icw(kA)		7	9		13			50				55
定格限界短絡電流(kA)		100			70		100	120		80
学年		パソコン教室
標準		IEC947-6-1 GB14048.11-2008
定格接続容量 (実効値)		10le
定格遮断容量（A 実効値）		8le
制御電源電圧(V)		DC24V、48V、110V、AC220V
変換時間(秒)		0.5	1	1.1	1.2		1.25			2.45

CNKA 200アンペア自動切替スイッチ特長

1 マイクロモーターの事前エネルギー貯蔵とマイクロ電子制御技術を備えた二列複合接点横接続機構を利用して、ゼロフラッシュオーバーを効果的に達成し、消弧カバーの必要性を排除し、安全性と信頼性を確保します。

2 ゼロクロス技術を組み込んで全体的なパフォーマンスを向上させます。

3 信頼性と安定した動作により、優れた安全性能を提供します。

4 二列複合接点水平プル機構と、マイクロモーター事前保存およびマイクロ電子制御技術を採用し、フラッシュオーバーゼロを達成し、消弧カバーの必要性を排除します。

5 安全な操作を保証する信頼性の高い機械的および電気的インターロックを備えた構造設計を特徴としています。

6 ゼロクロス技術の適用により、緊急時に2つの電源を強制的にリセットおよび遮断することができ、オペレータの安全が確保されます。

7 オン/オフ位置表示や電源を負荷から絶縁するための南京錠機能などの機能が含まれており、信頼性の高い機能を保証します。

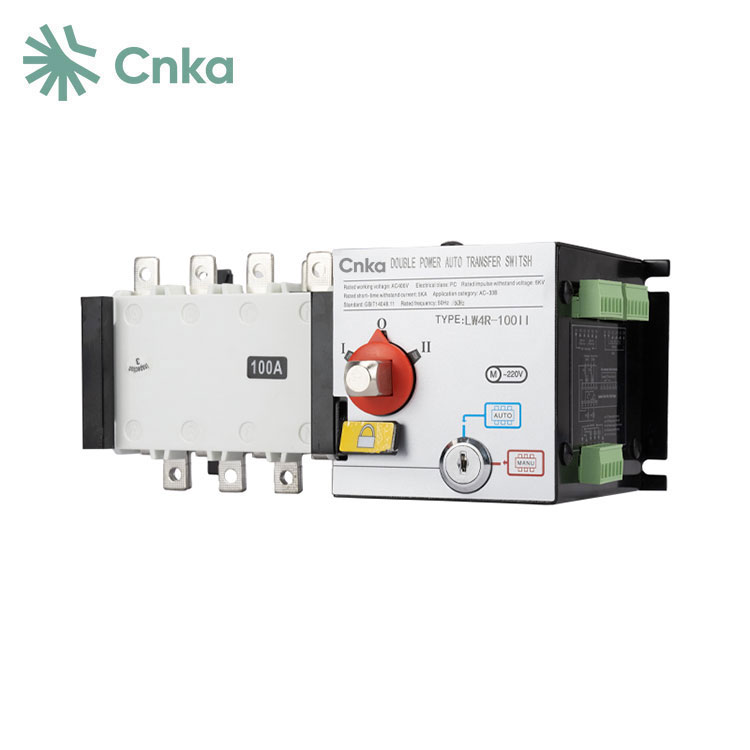

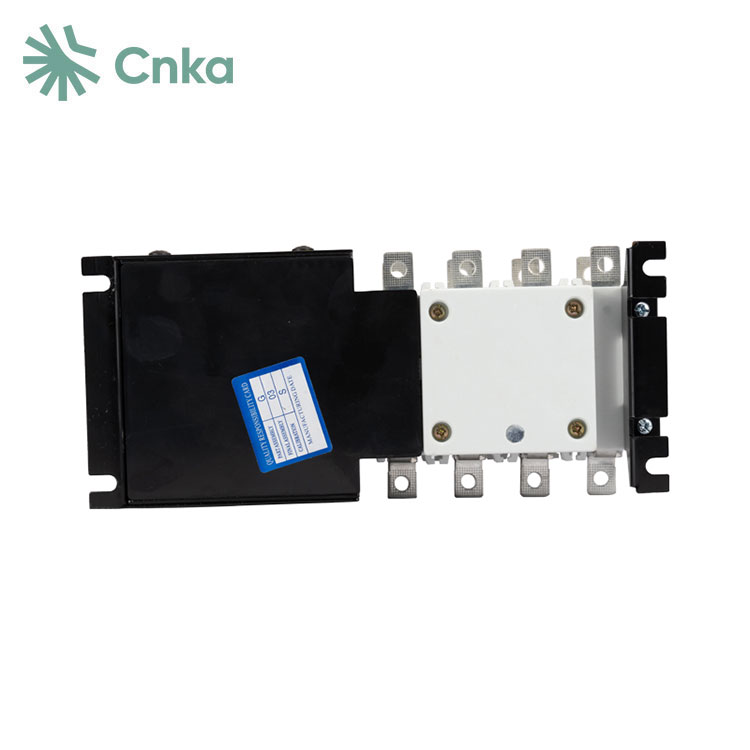

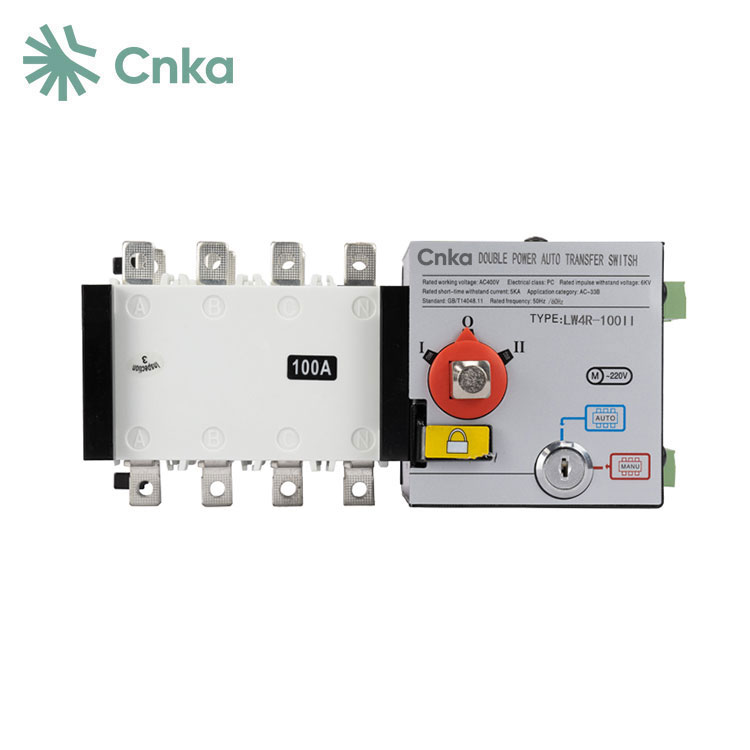

CNKA 200 AMP自動転送スイッチの詳細

CNKA 200アンペア自動切替スイッチ外形寸法と配線

	製品サイズと設置サイズ
で	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	W	バツ	Y	Y1
100A/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100A/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250A/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250A/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400A/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400A/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630A/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630A/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000A	800	633	460		542		447	610			84.5		80	120	10					169
2500A	800	633	460		542		447	610			84.5		80	125	15					174
3200A	800	633	460		542		447	610			84.5		80	130	20					179

CNKA 200 アンペア自動転送スイッチの動作原理

動作すると、コントローラーは 2 つの電源からのデータを継続的にサンプリングして計算し、実効電圧値を決定します。マイクロプロセッサは、事前に設定されたパラメータに基づいてこのデータを処理し、遅延調整可能な駆動回路を通じて、対応する開閉コマンドを操作機構に発行します。モーターの方向を制御して通常運転と2分割変換スイッチを管理します。障害ステータスは、LED ニキシー管と表示灯を使用して表示されます。
