2 極 63a AC MCB

CNKA は 2 極 63A AC MCB の研究、開発、生産、販売に焦点を当てた専門メーカーです。現在、CNKA は 16 シリーズ、600 以上の仕様を備えた多様な製品範囲を提供しています。最先端の製造および試験装置、専任の研究開発チーム、科学的な生産と厳格な品質管理への取り組みにより、CNKA は高品質の電気製品の信頼できるプロバイダーとなっています。

お問い合わせを送信

製品説明

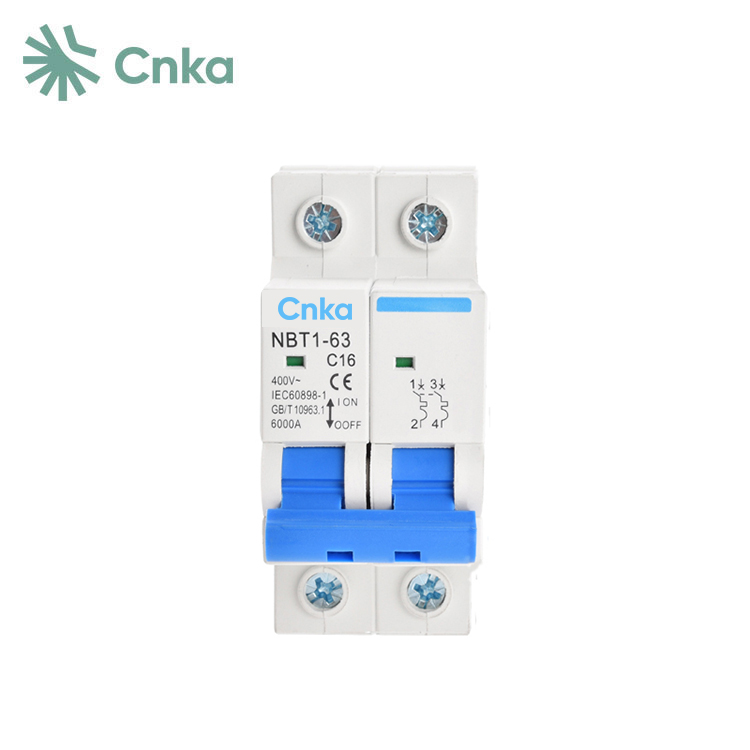

CNKA 2 極 63a AC MCB の概要

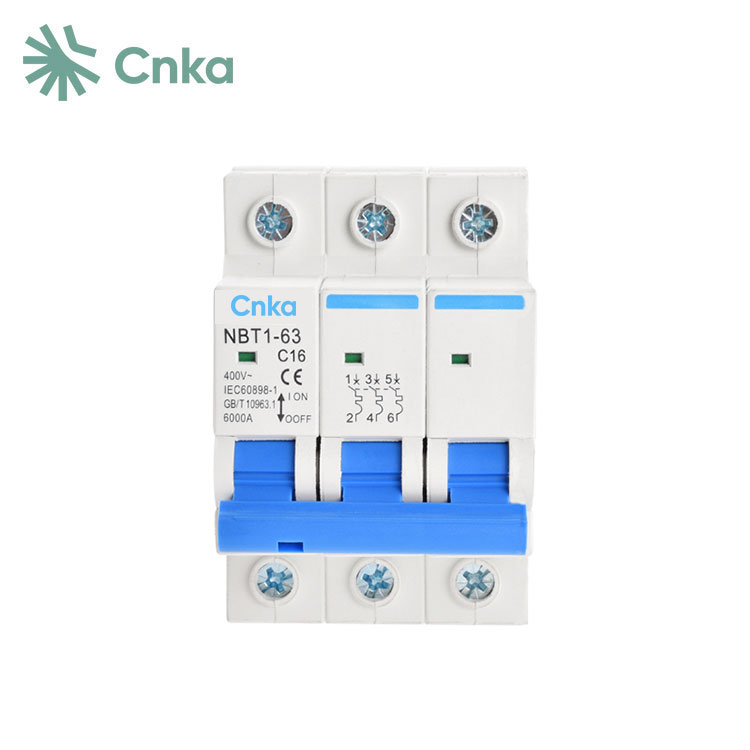

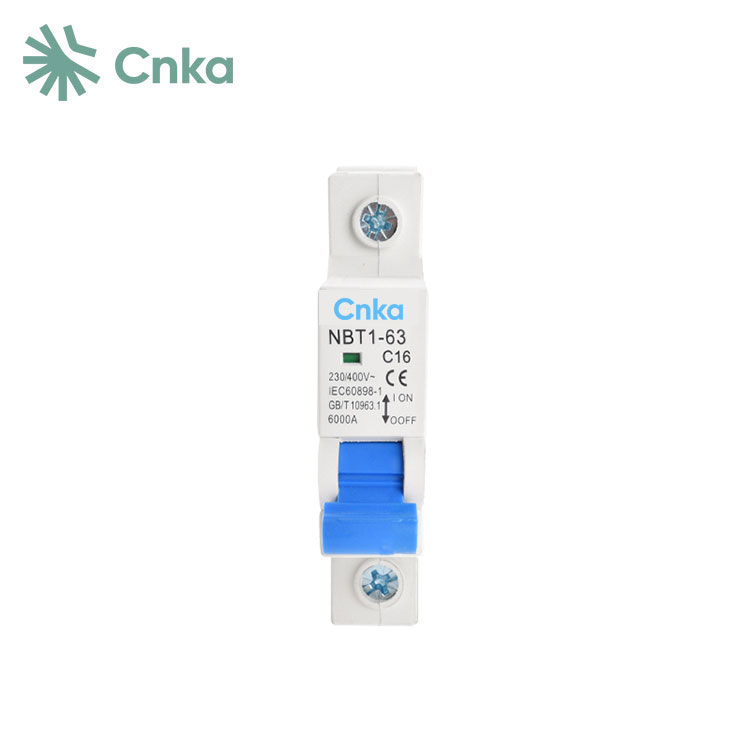

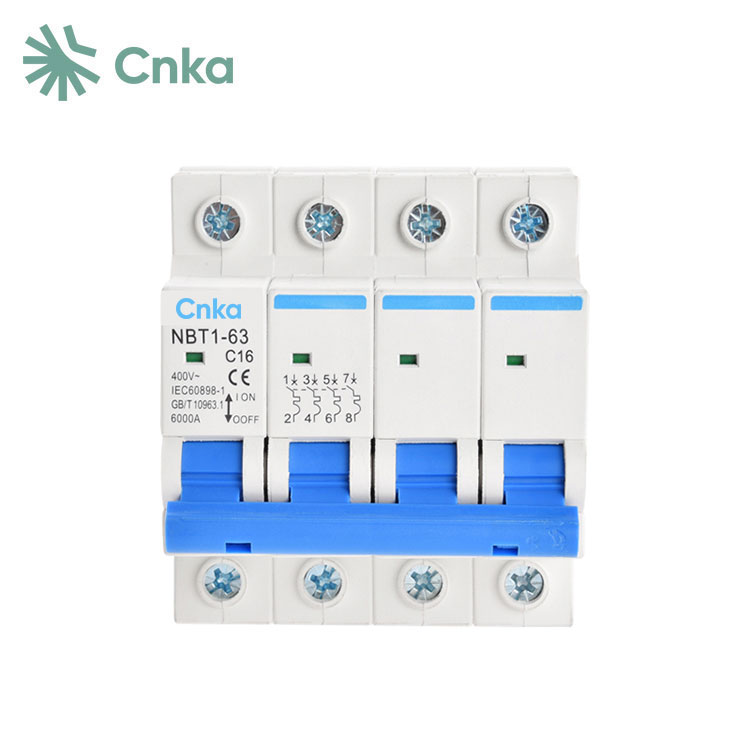

中国のサプライヤー CNKA (自社ブランド) は、中国製の 2 極 63A AC MCB を手頃な価格で提供しています。 MCB (ミニチュアサーキットブレーカー) は、配電システムで広く使用されている端末保護デバイスです。 2 極 63A AC MCB は、最大 63A の単相および三相回路用に設計されており、短絡、過負荷、および過電圧に対する保護を提供します。単極（1P）、2極（2P）、3極（3P）、4極（4P）など、さまざまな構成を用意しています。

CNKA 2 極 63a AC MCB パラメータ (仕様)

製品型式	NBT1-63
ポール	1P	2P	3P	4P
定格電流(A)	6,10,16,20,25,32,40,50,63
定格電圧(V)	230/400	400	400	400
遮断容量(kA)	6
色	白くて透明
特性曲線	C
使用温度	-5℃～+40℃
クローズドクラス	IP20
標準	IEC60898-1
頻度	50/60Hz
電気的寿命	8000回以上
機械的寿命	20000回以上

CNKA 2 極 63a AC MCB 動作原理

MCB (ミニチュアサーキットブレーカ) は、建物の電気端子保護装置であり、操作機構、接点、保護装置 (過電流リリース、熱リリース、不足電圧リリースなど)、およびアーク消弧システムといったいくつかの主要コンポーネントで構成されています。

操作機構は手動または電動で作動させることができます。作動すると、フリーリリース機構が主接点を所定の位置にロックします。過電流および熱リリースは主回路と直列に接続され、不足電圧リリースは電源と並列に接続されます。

短絡または重大な過負荷が発生した場合、過電流リリースコイルが磁場を生成し、これがアーマチュアを動かし、フリーリリース機構を作動させ、メイン接点を開きます。過負荷状態になると、サーマルリリースのバイメタルストリップが加熱して曲がり、フリーリリース機構が作動します。不足電圧状態が発生すると、不足電圧リリースのアーマチュアが外れ、フリーリリース機構も作動します。
